Техника безопасности
Перед тем как соединять провода при подключении люстры, ознакомьтесь с правилами безопасности:
- Для достаточной видимости работы следует выполнять либо днём в солнечную погоду, либо при наличии автономного источника полноценного света.
- Не допускается выполнение действий в состоянии болезни, сильной усталости или алкогольного опьянения.
- В зоне проведения работ не должно быть малолетних детей и недееспособных взрослых людей, которые могут помешать или получить случайную травму.
- Подключение люстры к электросети допустимо только при обесточенной проводке. Если на комнату выделен собственный автоматический выключатель, то можно отсоединить от сети одно помещение. В ином случае обесточивается полностью вся квартира или дом. Используйте мультиметр для проверки отсутствия напряжения.
- Важно исключить вероятность доступа к распределительному щитку посторонних и предупредить других жильцов о том, что питание возобновлять нельзя.
- Закрепите стремянку — 80% травм при монтаже происходят из-за падений
- Используйте рабочие инструменты, оснащённые хорошо изолированными рукоятками.
- Работайте в защитных перчатках
- Желательно выбрать обувь с достаточно толстой подошвой и подстелить под ноги коврик из резины.
- Заранее спланируйте весь фронт работ и их последовательность, подготовьте всё необходимое, чтобы не отвлекаться от важного дела в процессе.
- Проверьте маркировку проводов — если цвета изоляции стерты, используйте индикаторную отвертку
Что потребуется

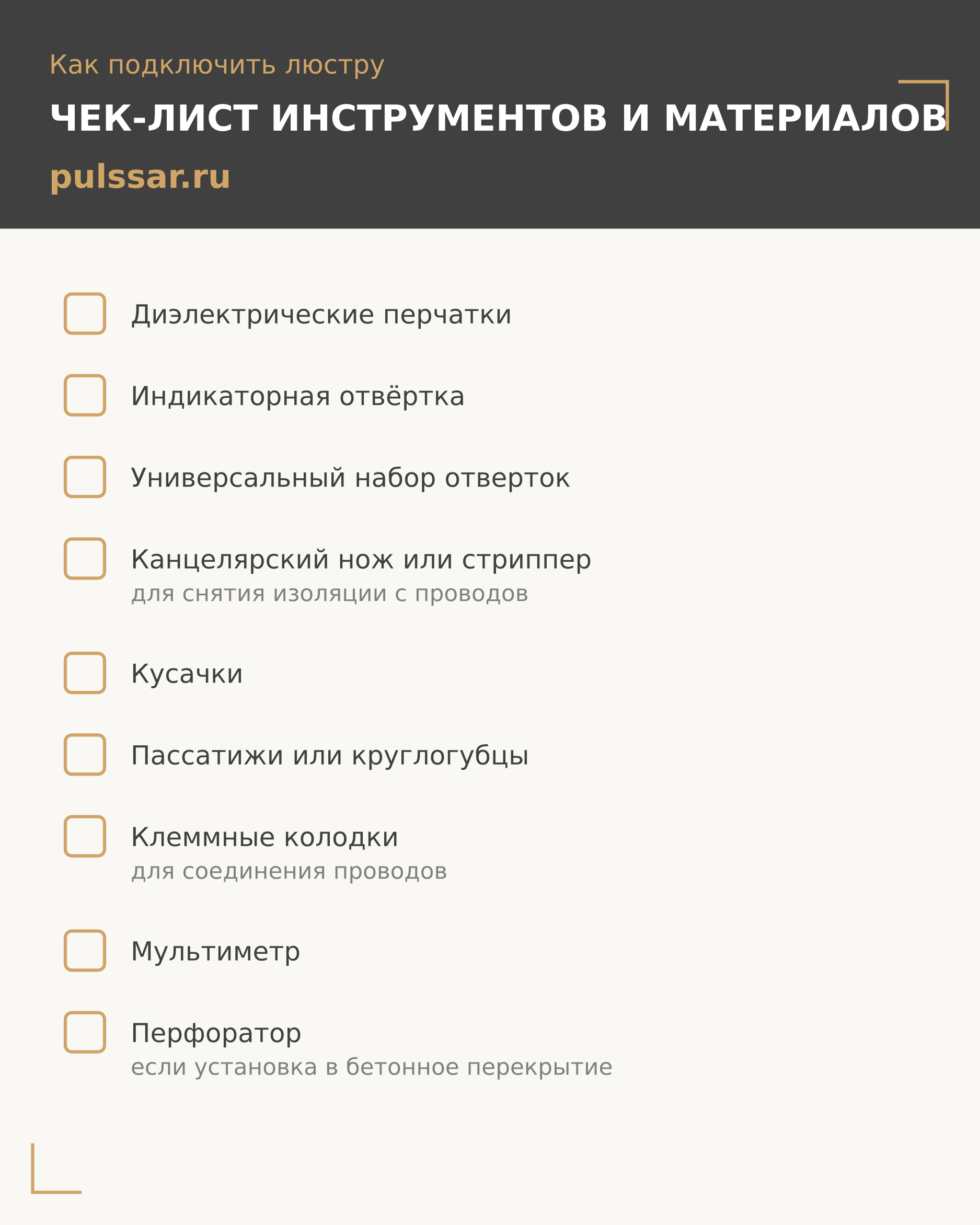

Перед тем как подключить люстру к потолку, подготовьте всё то, что понадобится. В список входят
- Перчатки. Они должны защищать от тока. Тонкие кухонные и тем более одноразовые медицинские резиновые изделия не подойдут: они изолируют не на 100% и достаточно быстро рвутся. Желательно использовать специальные защитные перчатки.
- Индикаторная отвёртка. Она поможет определить фазу и ноль.
- Несколько отвёрток с прямыми и крестовыми наконечниками. Лучше иметь под рукой набор, так как винты могут быть разными.
- Канцелярский нож или специальный инструмент – стриппер. Требуется для зачистки, оголения концов проводов или других их участков.
- Кусачки. Ими осуществляется подрезка перед зачисткой.
- Пассатижи либо круглогубцы. Они применяются для выпрямления, формирования новых или раскручивания старых скруток.
- Приспособления для коммутации проводов. Можно использовать обычную изоленту или же специальные коммутационные клеммы (блоки зажимов). Последние являются рычажными, различаются по количествам проводов, подключаемых одновременно. Клеммники (винтовые и самозажимные) дают более надежное и безопасное соединение проводов
- Мультиметр для проверки напряжения
- Перфоратор с ударным режимом, если люстра монтируется в бетонное перекрытие. Бетон содержит гравий и арматуру — обычная дрель не справится
Используйте алмазное сверло — так сохраняются ровными края отверстий, что критично для натяжных потолков.
Советы от электромонтажника:
- Для особо прочной фиксации используйте химический анкер (альтернатива дюбелям).
- Перед сверлением оберните сверло малярным скотчем на нужную глубину (обычно 50-60 мм) — это предотвратит избыточное заглубление.
Подготовка
Перед тем как подключить люстру к проводам на потолке, подготовьтесь. Во-первых, изучите проводку, чтобы понять, как она устроена. Это поможет выяснить, какие провода по цвету подключать и совмещать.
Во-вторых, тщательно осмотрите прибор. Он не должен иметь повреждений. Проверьте качество крепления всех клемм, болтов и других элементов. Если даже один контакт будет плохим, это может спровоцировать искрение, короткое замыкание или перегорание устройства.
В-третьих, убедитесь, что всё необходимое есть и находится в поле доступа. Лучше расходные материалы и требуемые инструменты разложить так, чтобы было легко найти и быстро взять нужный предмет.
Разбираемся с проводами
Как правильно подключить провода к люстре? Это зависит от их количества и маркировки. Ток доставляется от распределительной коробки по кабелю из двух проводов – нуля и фазы. Может иметься и третий элемент для заземления.
Маркировка стандартная:
- Ноль – изоляция (внешняя оболочка) голубая либо синяя — (N).
- Заземление – зелёно-жёлтая оболочка— (PE).
- Фаза –Коричневый/черный или любой другой оттенок— (L).
Важно! Как определить фазу и ноль, если нет цветовых индикаторов
Для определения фазы и нуля используйте индикаторную отвёртку:
- Включите электричество на щитке.
- Прикоснитесь отвёрткой к каждому проводу на потолке.
- Если индикатор загорается — это фаза. Если нет — ноль.
- После определения отключите электричество.
Но в одном кабеле может иметься сразу несколько проводов – заземление, ноль и отдельные фазы. Такое решение позволяет использовать разные комбинации для расширения функционала приборов, например, работы в различных режимах. Возможна и проводка с однотонной изоляцией, но сегодня она встречается только в очень старых постройках.
Инструкция по подсоединению
Как правильно подключить люстру к потолку? Алгоритм действий будет зависеть от характеристик проводки и светильника. Ниже разберём несколько возможных вариантов и их особенности.
Заземление
Как соединить провода люстры при наличии заземления? В комплект современного прибора наверняка будет входить заземляющий проводник – провод с маленькими колечками, который соединяет заземлитель, выходящий из потолка, с заземляемым предметом, которым в люстре является патрон лампочки или металлический корпус. Одно кольцо подсоединяется к проводу заземления, а второе обычно помещается под гайку на светильнике.
Если проводник не предусмотрен, то заземление следует оставить и, обмотав изолентой, изолировать. Если такой шаг пропустить, то при случайном касании до фазного провода возникнет короткое замыкание.
Проводники ноля и фазы
Рабочие проводники – это ноль и фаза, которые маркируются цветами. Если такой маркировки нет, можно использовать индикаторную отвёртку либо измерительное устройство мультиметр.
Если рабочих потолочных провода три, и для их коммутации предусматривается два выключателя, то один провод должен быть нулевым, а два – фазными. Выключатели на распределительном щитке поочерёдно включаются и выключаются для определения связи фазных проводников с клавишами. Когда назначения элементов установлены, начинается подключение проводов люстры.
Сначала на щитке выключается автомат для обесточивания комнаты. Чтобы убедиться, что тока нет, провода «прозваниваются» индикаторной отвёрткой. Если при касании её концом провода и при контакте пальца с тыльной частью (рукояткой) загорается или подаёт звук индикатор, то провод фазный, и по нему идёт электричество.

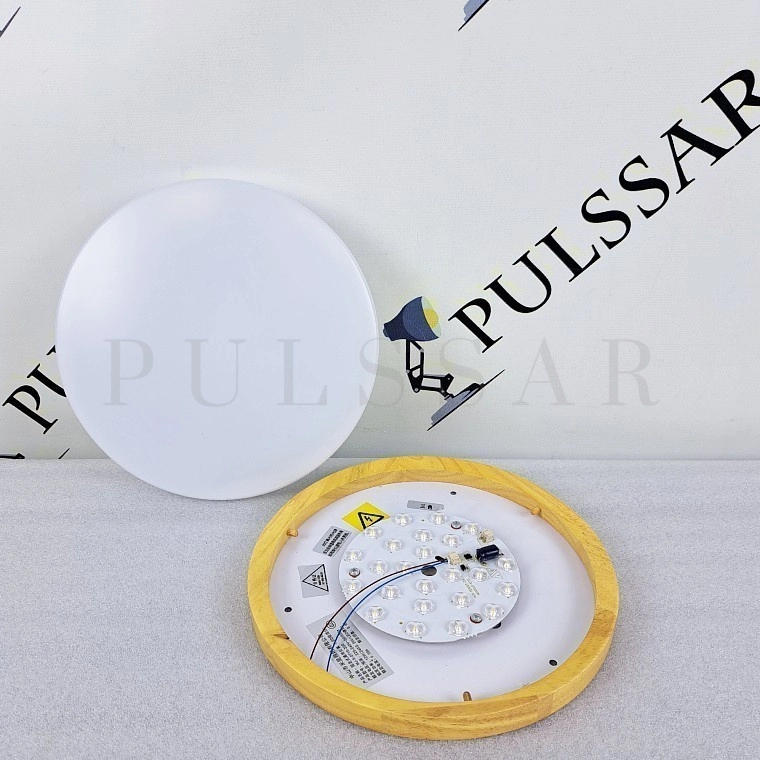

Подключение люстры
Как правильно подсоединить люстру к проводам? Это зависит от модели светильника и от проводки. Если у прибора всего два провода, то наверняка он имеет одну лампочку или несколько, загорающихся только вместе. В таком случае каждый из элементов подводится по отдельности к фазе и нолю.
Для соединения концевые части проводов оголяются путём зачистки стриппером или канцелярским ножом на расстояние примерно 1 сантиметр. Оголённые кончики для исключения рисков короткого замыкания разводятся в разные стороны. Далее запускается подача тока. При выключенном выключателе провода проверяются на наличие фазы. В норме её быть не должно. Далее положение следует сменить на включенное. Теперь оба провода проверяются повторно. Один должен оказаться нулевым, а второй – фазным.
При простой модели светильника и трёх потолочных выводах с двухклавишным выключателем возможно:
- Состыковать два фазных проводника, получив единственную фазу. Люстра будет отключаться и включаться каждой из клавиш. Это не очень понятно и неудобно.
- Изолировать одну из фаз, чтобы люстра зажигалась и гасилась выбранной клавишей.
Для многорожковых люстр с тремя проводами варианты такие:
- Если из потолка выходит заземление, то оно стыкуется с заземляющим проводником светильника.
- Если заземление не предусмотрено, тогда подключение заземляющего проводника не выполняется.
Два остающихся провода соединяются с нолём и фазой.
Если выключатель светильника двухклавишный
Как подключается люстра, оснащенная двухклавишным, то есть двойным элементом управления? Если ламп больше двух, одновременно включать их каждый раз не всегда целесообразно. Их возможно поделить на две группы. Вариантов включения при таком раскладе будет три: приглушённое освещение, средняя интенсивность и свет на максимум. Из потолка должно выходить минимально три провода: один нулевой и пара фазовых.
Современные светильники имеют внутренние соединения с проводами разных цветов. Обычно они коричневые и синие, но встречаются иные комбинации. По стандарту синий элемент должен подключаться к нулю, и именно это соединение создаётся сначала. То есть соединяются, скручиваются все провода синего оттенка. Важно, чтобы другие элементы в этот пучок не попали.
Далее по группам распределяются лампочки. Для трёхрожковой модели можно сделать всего две группы: с одним источником света и с двумя. А если рожков пять, вариантов больше: две и три ламы, четыре и одна.
Группы создаются посредством скручивания проводов, соответствующих фазам. Возникает комбинация нулевых одноцветных проводников с отдельными сочетаниями фазных элементов.
Для двухклавишного выключателя:
- Разделите провода люстры на 2 группы (например, 2 и 3 рожка).
- Каждую группу подключите к отдельной фазе (L1 и L2) на потолке.
- Нули объедините в общую клемму.
Если выключатель одноклавишный
Для одноклавишного элемента управления всё ещё проще. Если для люстры предусмотрены провода двух оттенков, то они скручиваются с потолочными проводниками соответствующих цветов. Получается двухпроводниковая простая линия. При этой схеме все лампочки коммутируются одновременно, то есть горят только вместе. Это не всегда экономично, особенно если источников света больше трёх.

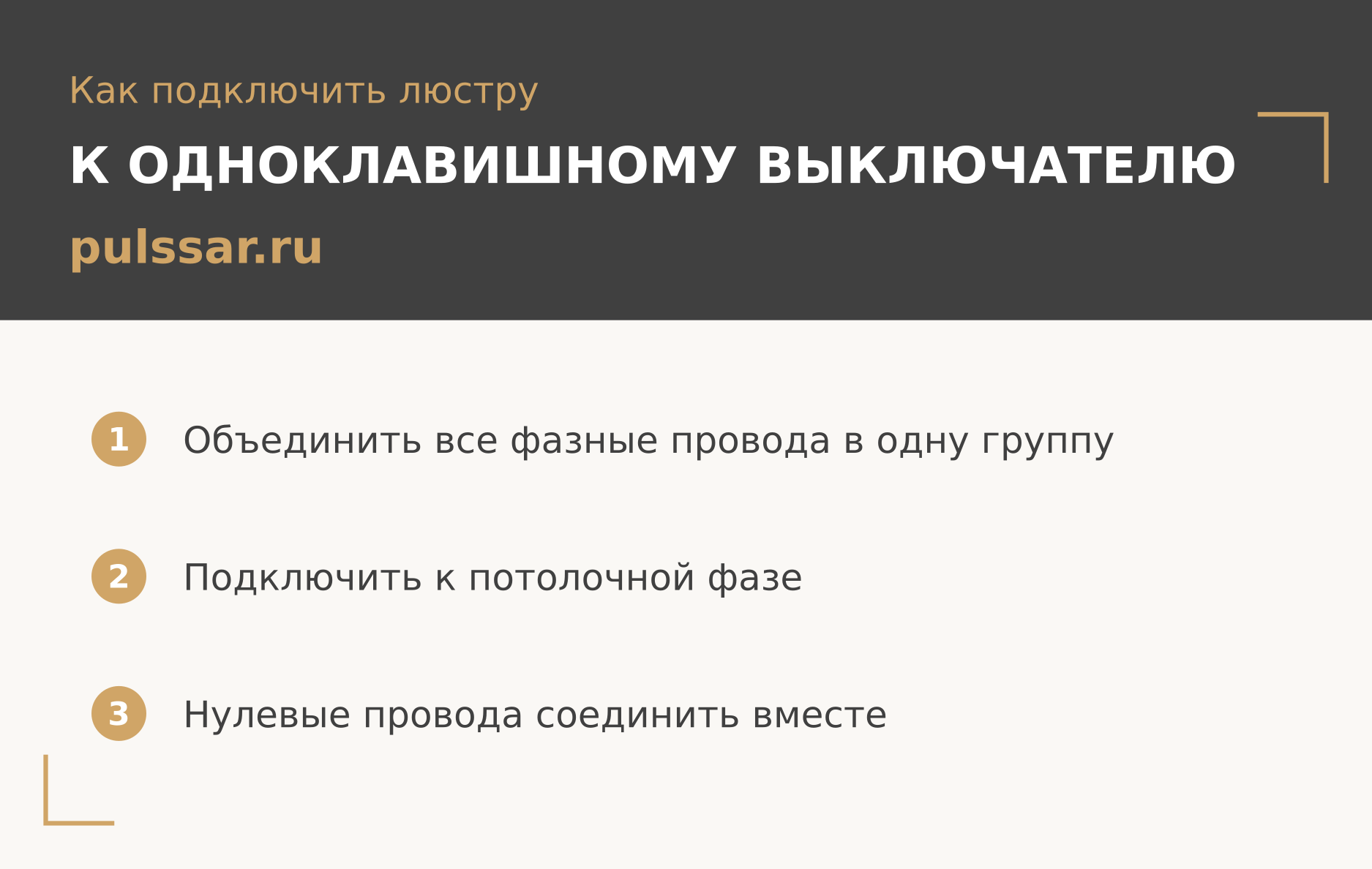

Для одноклавишного выключателя:
- Объедините все фазные провода люстры (обычно черные/коричневые) в одну группу через клеммник.
- Подключите к потолочной фазе (L).
- Нулевые провода (синие) соедините вместе.
Особенности соединений проводов
Часто проблемы и, соответственно, сбои в работе светильников, кроются в неграмотной коммутации проводов при подсоединении к проводке или при создании групп. Из-за плохой скрутки контакт низкокачественный. Он частично разрывается, сильно нагревается.

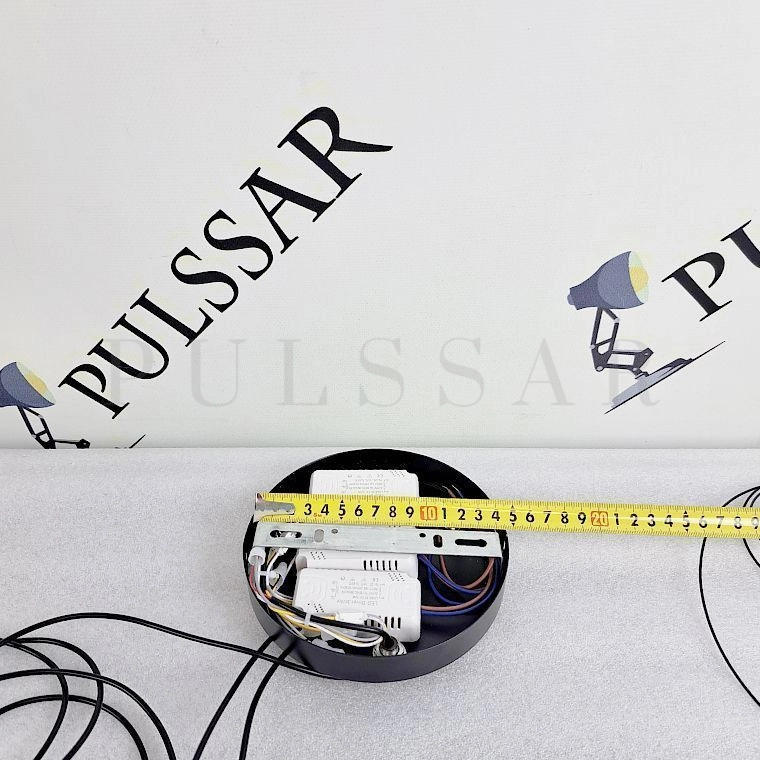

Сегодня электрики всё чаще отказываются от обычных скруток изолентой. Хотя если делать их качественно, проблем не будет. Но более современное решение – это клеммные соединения. И такие клеммы могут входить в комплект светильника. Но их можно приобрести отдельно в отделе или магазине электрики.
Частая проблема – слишком маленькое отверстие зажима для скрутки, состоящей из нескольких элементов. В таком случае можно припаять к пучку проводник, длина которого не превышает 10 сантиметров. Но современные провода светильников имеют небольшую толщину.
После формирования групп их следует размещать в клеммниках и фиксировать с помощью винтов.
Далее люстра подключается уже в зоне потолка. Потолочные провода тоже размещаются в клеммниках с зажиманием винтами. Крайне важно грамотное подключение фазных групп и нулевой.
Совет от электрика
Если после монтажа люстры лампы горят даже при выключении, значит перепутаны фаза и ноль - проверьте схему мультиметром.
Фиксация на потолке
Как подключить потолочную люстру и зафиксировать её на основании? Есть разные способы:
- На крюке — подходит для легких моделей светильников (до 5 кг): В потолок монтируется петля, крючок или кольцо. Для деревянного перекрытия подойдёт крюк-шуруп с резьбовым основанием для вкручивания в дерево. Для бетонной плиты есть другие способы. Первый – фиксация на металлическом стержне, размещаемом в полости плиты через отверстие. Второй вариант – крючок с «бабочкой», то есть пружинным крепёжным механизмом. Он размещается через отверстие в плите, его крылья расходятся в стороны. Далее подвес закрепляется гайкой и шайбой. Третий метод – сверление с дальнейшим использованием дюбеля из пластика или металлического анкера, оснащённого кольцом или крючком. При сверлении важно не затронуть проводку.
- Монтажная планка— для тяжелых люстр (до 15 кг).Она фиксируется на поверхности потолка и более надёжна, чем крюк, потому что распределяет вес люстры на несколько зон крепления. Планки различаются по конструкциям и формам, бывают изогнутыми, прямыми и крестообразными (подходят для крупногабаритных и тяжёлых нестандартных светильников), с винтами или кронштейнами. В крепёжной детали может быть полость с изоляцией для пропускания проводов из перекрытия потолка. В основании при установке планки просверливаются отверстия для дюбелей. Далее вкручиваются саморезы.
Заключение
Подключение люстры требует внимательности, но легко выполнимо по нашей инструкции. Если вы не владеете минимальными знаниями и навыками обращения с электрикой, необходимо внимательно изучить схему проводки и устройство люстры. Если вы не знаете азы или сомневаетесь в своих силах, лучше обратиться за помощью к профессионалу.
Для правильного подключения и последующей бесперебойной работы устройства не менее важно подобрать светильник высокого качества. Он должен иметь все необходимые провода, надёжные крепления и по возможности инструкцию.
В интернет-магазине Pulssar представлено качественное дизайнерское освещение для любых проектов и интерьеров. Это люстры и другие светильники, которые отличаются надёжностью, широким функционалом, долговечностью и бесперебойной работой. С такими моделями риски проблем при подключении минимальны.
Ответы на часто задаваемые вопросы
Можно ли подключить люстру без заземления?
Да, если в модели нет металлических деталей. Провод заземления изолируйте термоусадкой
Как выбрать мощность ламп?
Суммарная нагрузка не должна превышать указанную на патроне (обычно 4-10 А). Для 5 рожков с лампами 60 Вт: 5 × 60 = 300 Вт.
Почему мигают светодиодные лампы?
Причина — обратные токи в выключателе с подсветкой. Установите шунтирующий резистор
