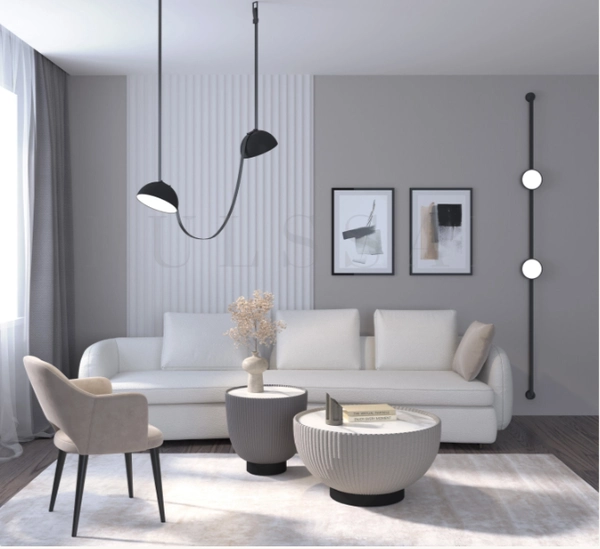

Как собрать и подключить трековую систему

Если вы выбрали для организации освещения трек-систему, выясните особенности её установки. В статье расскажем, как подключить трековый светильник на шинопроводе правильно. Предложим инструкцию и полезные советы для разных ситуаций.

Выбор трековой системы, планирование освещения

Перед тем как подключить трековый светильник на потолке, выберите вариант, который будет соответствовать решаемым задачам, особенностям помещения и вашим пожеланиям.

Типы трековых систем: сравнение разных видов

Крепление шинопровода, его подключение к сети и установка светильников зависят от вида трекового прибора. Подробную классификацию вы можете выяснить в нашей отдельной статье, а далее кратко рассмотрим критерии, по которым трек-системы делятся на разные типы.

Количество токопроводящих элементов

По такому параметру выделяют два типа треков:

• Однофазные. У них внутри шинопровода всего две жилы, проводящих электрический ток: нейтральная (ноль) и фаза. Все светильники приводятся в действие единственным выключателем. 1-фазные системы используют для освещения домов, дач, квартир, а также небольших офисов, маленьких коммерческих объектов. Монтаж несложный, так как питание тут от единственной фазы сети. Схема разводки простая, возможно подключение к стандартной бытовой розетке.
• Трёхфазные. Здесь сразу четыре токопроводящих жилы. Это одна нейтраль и три фазы (иногда и заземление). 3-фазные устройства подходят для больших пространств и позволяют создавать разные сценарии света за счёт автономного включения отдельных источников либо их групп (до трёх, в соответствии с числом фаз). Из-за такой технической особенности подключение сложнее, чем в первом варианте. Нужно подсоединять каждый элемент или группу к одной из фаз.

Сетевое напряжение

По измеряемому в вольтах напряжению электросети приборы бывают:

• Высоковольтными. Они к бытовой 220-вольтной сети подключаются напрямую, без преобразователей. Такие модели могут иметь диммер, но цветовое переключение недоступно. По шинопроводу проложены медные жилы под напряжением 220 В, и так как они не закрываются, то высоковольтные устройства необходимо либо монтировать на потолке, либо при настенной установке оснащать защитным экраном, закрывающим токопроводники.
• Низковольтными. Для их питания требуется малое напряжение – 12 вольт, 24, 48. Чтобы в такое низкое значение превратить привычные 220 В бытовой сети, требуется понижающий трансформатор – специальный блок питания, преобразующий ток. Его установка требует отдельного места с беспрепятственным доступом, что усложняет подключение трека. Низковольтные модели больше подходят для акцентного, дополнительного, декоративного освещения. Они могут размещаться на стенах, так как напряжение безопасное даже при случайном прикосновении к токопроводящей жиле. Ещё один плюс – функционал с регулированием не только яркости, но и температуры свечения.

Фиксация светильников в шинопроводе

По способу установки световых источников треки делятся на:

• Механические. В них светильники в шине закрепляются адаптерами. Они одновременно прижимают приборы к нижней части планки и создают пружинный контакт клемм для стыковки с токопроводящими жилами. Фиксирующие механизмы оснащаются защёлками, для крепления нужно установить светильник в посадочное место и повернуть весь адаптер или его рычаг.
• Магнитные. У них фиксация в рейлинге обеспечивается магнитами, которые встроены либо в адаптер, либо в токопроводящую пластинку. То есть светильники примагничиваются, что упрощает и ускоряет монтаж: достаточно помещать элементы в шинопровод, и они будут устанавливаться самостоятельно.

Расчёт необходимой мощности

Если выбрано трековое освещение, как подключить его так, чтобы мощности было достаточно? Сначала определите оптимальную освещённость. Её расчёт выполняется по такой формуле: F = (E * S) / η. Тут F – выясняемый световой поток в люменах, E – установленная для помещения норма освещённости, S – площадь освещаемой комнаты, а η – коэффициент использования потока света, который в жилых пространствах равен от 0,5 до 0,7.

Приведём пример. Нужно осветить кухню площадью 24 м2. Для этой комнаты норма освещённости устанавливается соответствующим сводом правил (СП 52.13330.2016) и составляет от 200 люксов до 300, если проектируется общее освещение. Выберем максимальное значение, возьмём средний коэффициент использования светового потока 0,6 и воспользуемся формулой: 300 лк * 24 кв. м * 0,6 = 4320 люменов (лм). Это яркость, выдаваемая всеми светильниками трека.

Сколько ватт требуется для такой освещённости? Представим в таблице соответствие разных показателей яркости и мощности для популярных типов лампочек:

4320 люменов будут выдавать светодиоды мощностью от 36 до 44 Вт в среднем. Это общее значение, которое делится на количество светильников. Если в треке их три, то один должен иметь значение от 12 до 15 Вт.

Планирование размещения светотехники

Перед тем как подключить трековый светильник к сети, спланируйте его пространственное расположение:

• Выделите необходимые освещаемые зоны. Например, на кухне это рабочее место для готовки, обеденная группа.
• Определите оптимальную величину трека с учётом площади комнаты и её длины. Если помещение большое, то можно использовать несколько секций, объединяя их коннекторами.
• Учтите высоту потолков. Если она небольшая (меньше 250 см), то лучше выбирать не подвесные треки, и накладные либо встраиваемые.
• Проконтролируйте наличие расположенного недалеко источника питания: розетки или электропроводки. Для низковольтного трека также требуется пространство для трансформатора.

Проверка комплектующих для монтажа

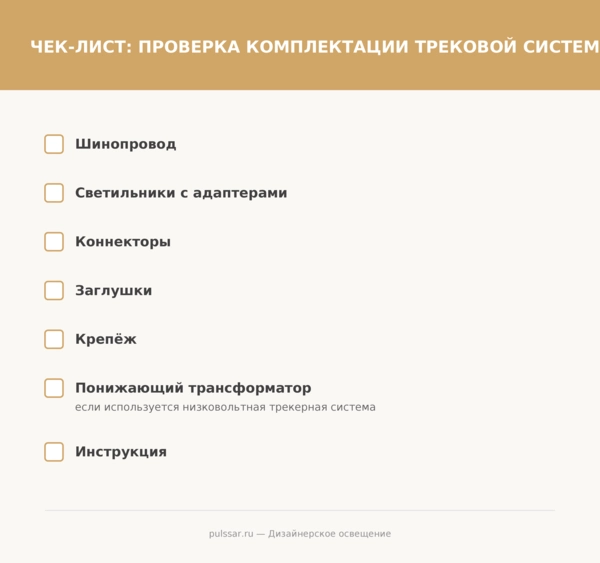

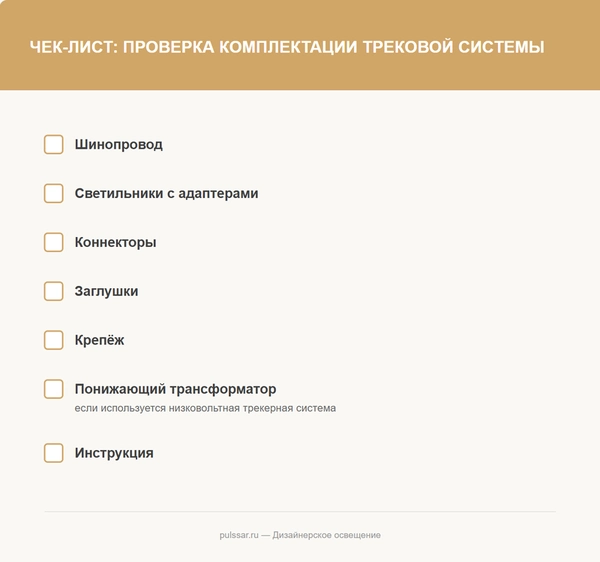

Как подключить трековую систему грамотно? Для этого убедитесь, что в комплект входят все требующиеся элементы:

• Сам шинопровод – главная часть системы.
• Светильники, оснащённые адаптерами для фиксации в шине.
• Коннекторы для трековых систем. Они соединяют секции многокомпонентного трека, бывают Т-образными, угловыми, прямыми, крестовыми.
• Заглушки. Их устанавливают на торцах шины для обеспечения эстетики и безопасности.
• Крепёж. Это саморезы, дюбели или другие элементы, в зависимости от способа монтажа и веса трека. Иногда крепления в базовую комплектацию не входят, приобретаются отдельно с учётом рекомендаций производителя.
• Понижающий трансформатор (если используется низковольтная трекерная система).
• Инструкция. В ней указываются алгоритмом сборки, схема подключения трекового светильника.

Подготовка к установке

Полноценные подготовительные работы – гарантия успешного монтажа. Перед установкой нужно запастись всем необходимым, разметить поверхность и добиться её требуемых свойств.

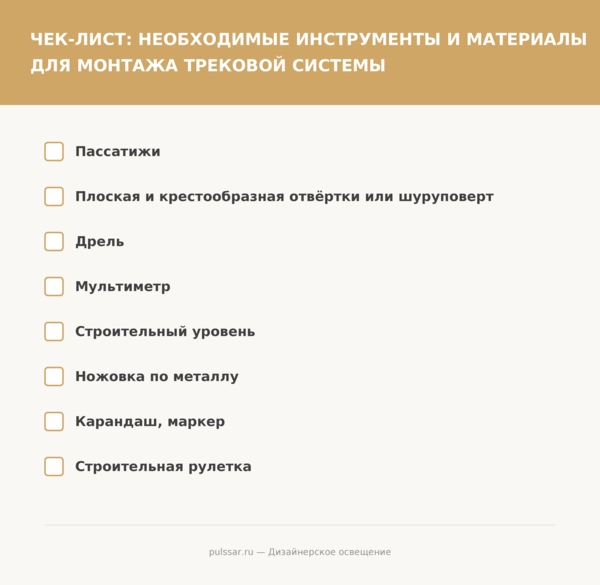

Необходимые инструменты и материалы

В перечень рабочих инструментов входят:

• пассатижи для взаимодействия с проводами;
• плоская и крестообразная отвёртки для работ с клеммами и креплениями;
• мультиметр или специальный тестер для контроля напряжения;
• строительный уровень для анализа ровности расположения;
• шуруповёрт, дрель для подготовки крепёжных отверстий и фиксации;
• ножовка для резки металла;
• карандаш, строительная рулетка для разметки.

Из материалов пригодятся электропровода с площадью сечения от 1,5 мм2 до 2,5 (зависит от планируемой нагрузки), соединители или клеммные колодки для формирования соединений, изоляционные приспособления (термоусадочные трубки либо изолента). Если в комплекте треккингового устройства нет крепежа, то он также понадобится. Это могут быть саморезы или дюбели. Для тяжёлых и массивных конструкций применяют анкерные болты.

Подготовка поверхности и разметка

Как подключить трековую шину ровно? Для этого разметьте поверхность и проверьте её ровность:

1. Если известно место размещения, то приложите к нему трек, с помощью карандаша и рулетки нанесите на потолок отметки в участках крепления.
2. Оцените ровность разметки строительным уровнем.
3. Убедитесь, что есть место для подсоединения проводов, а трек не будет мешать открыванию окон, дверей.

Пошаговая установка и подключение

Если приобретена трековая система освещения, как подключить её корректно? Процесс установки включает несколько важных этапов.

Крепление шинопровода

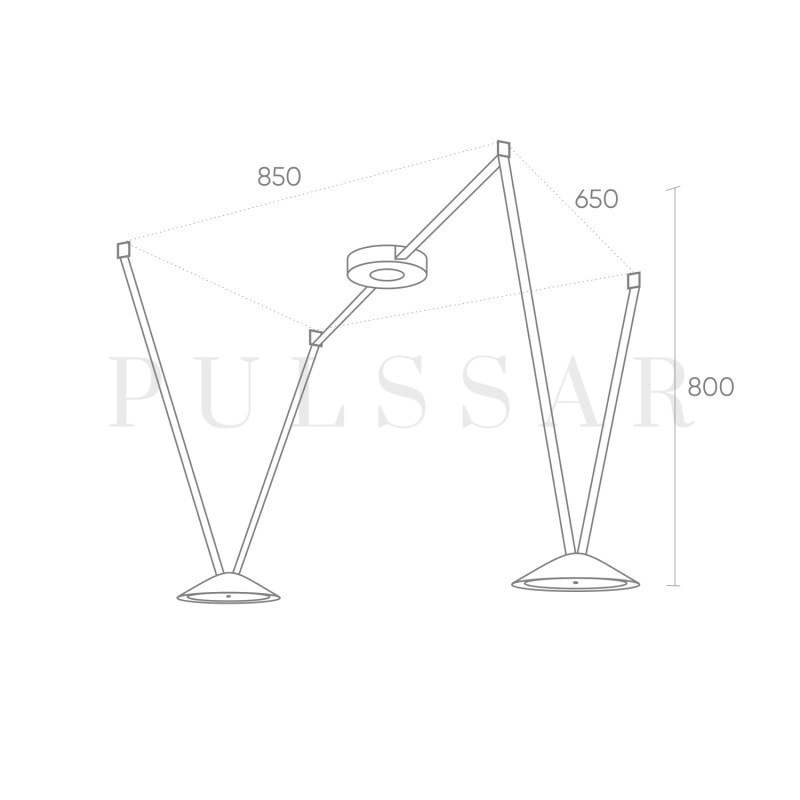

Как установить трек на потолок? Общий алгоритм действий такой:

1. Подготовьте шинопровод, при необходимости укоротите его ножовкой с учётом нужной точной длины. Если края неровные, обработайте их напильником.
2. Подготовьте зону монтажа.
3. Зафиксируйте в подготовленном участке трек, используя соответствующие крепёжные детали. Проверьте надёжность креплений.
4. Если используется несколько секций, плотно соедините их коннекторами необходимой конфигурации.

Особенности монтажа на разные типы потолков

Как подключить шинопровод для трековых светильников? Нужно учитывать тип потолочного основания.

Натяжной потолок

Трековый светильник на натяжной потолок монтируется с учётом следующих нюансов:

• Можно использовать накладные светильники и встраиваемые.
• Для фиксации накладного трека требуются расположенные под полотном закладные, обеспечивающие жёсткость крепления.
• При встраивании до монтажа потолка проектируется и создаётся ниша (паз), соответствующая шинопроводу по размерам и форме.
• Лучше всего подходят минимально нагревающиеся светодиодные светильники, а их адаптеры при установке и извлечении не должны контактировать с ПВХ-полотном.

Гипсокартонный потолок

Монтаж трека в гипсокартон имеет следующие особенности, обусловленные хрупкостью материала:

Способ установки – накладной либо встраиваемый.

• При накладном методе фиксация рейки осуществляется прямо на потолок или стену, на монтажные планки с использованием специальных клипс или скоб, на гибкие подвесы или с помощью кронштейна.
• Нужны особые крепления. Для лёгких осветительных устройств это дюбели-бабочки, а для тяжёлых и массивных – химические анкеры.
• Промежутки между точками фиксации – 50-70 см для стандартных треков или 40-50 для тяжёлых.
• Учёт расположения металлических профилей при сверлении. Это нужно, чтобы не повреждать их, не нарушать целостность потолочной конструкции.

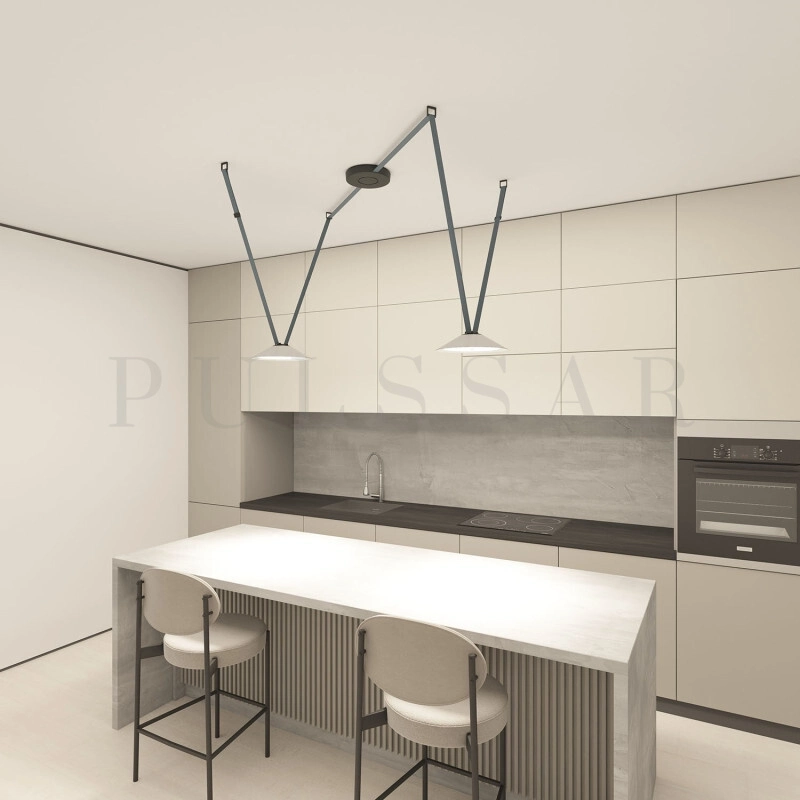

Бетонный потолок

Для такого варианта больше подходят накладные трек-системы, закрепляемые дюбелями или саморезами, совместимыми с бетоном и имеющими диаметр от 6 мм. Возможно и встраивание светотехники, но оно трудоёмкое, так как в бетонном потолке нужно проделать штрабу.

Подключение к электросети

Как подключить трековую розетку? Для этого нужно учитывать тип системы и использовать подходящую для него схему.

Схема 1: однофазная система

Если нужно установить однофазный трековый шинопровод, как подключить его?

1. Обесточьте зону монтажа, опустив на щитке соответствующий рычаг.
2. Найдите ноль и фазу, обнаружив их мультиметром или тестером. Обычно нулевой провод имеет синий цвет, а фазовый – чёрный или коричневый. «Земля», как правило, зелёно-жёлтая.
3. Подведите провода к устройству: фазовый – к клемме с обозначением L, а нейтраль – к M. Заземление при его наличии стыкуется с клеммным элементом PE.
4. Все соединения проверьте на надёжность, изолируйте.

Важно! Перед тем как подключить однофазный трековый светильник, во избежание удара током проверьте отсутствие напряжения тестером.

Схема 2: трехфазная система

Пошаговая инструкция:

1. Убедитесь в том, что шинопровод и все светильники поддерживают 3-фазный формат.
2. Распределите светильники на группы. Определите, какие из них должны загораться одновременно, а какие – включаться независимо.
3. Подсоедините фазовые провода сети L1, L2 и L3 к соответствующим клеммам трек-системы.
4. Подключите заземление PE и нейтраль N. Это делается так же, как при однофазной схеме.

Низковольтная система

Как подключить трековый шинопровод к сети 220 В, если устройство низковольтное?

1. Установите понижающий трансформатор в скрытой, но одновременно доступной зоне, например, в специально оборудованной нише.
2. Запитайте блок от сети. Его входные клеммы соединяйте с нулём и фазой. Провода должны иметь подходящие размеры сечения.
3. Подключите систему к трансформатору. Соединяйте провода осветительного устройства и блока. Не нарушайте полярность: «–» и «+»

Важно! Блок питания должен подбираться в соответствии с мощностью трека.

Установка светильников и настройка

Чтобы установить и настроить источники света, нужно:

1. Разместить светильники в шинопроводе. В механическом адаптер без проблем защёлкнется, а в магнитном – притянется к треку.
2. Настройте положение. Направьте лучи в нужные зоны: основные и второстепенные. Если светильники подвижные, то идеальный угол их наклона – от 30 до 45 градусов. Не направляйте все элементы вниз, чтобы не допустить эффекта прожекторов и образования затенённых зон. Придерживайтесь принципа перекрёстного света, при котором источники направляются друг к другу под углом.
3. Проконтролируйте надёжность фиксации. Светильники не должны болтаться, сдвигаться самопроизвольно или с приложением минимальных усилий.

Тестирование и устранение неисправностей

Если всё установлено, можно протестировать систему и устранить неполадки.

Проверка системы

Для тестирования трека необходимо:

1. Включить электричество рычагом на щитке. При включении не должно быть запаха тления и гари, искр.
2. Убедиться в корректной работе светильников – без мигания, без странной тусклости.
3. Проконтролировать возможность изменения положения источников света.
4. Оценить управление – стабильность работы включателя или переключение групп (для трёхфазного трека).

Типичные ошибки и их решение

Рассмотрим типичные ошибки при установке, их последствия и эффективные меры для устранения неполадок:

• Светильник не горит. Надо проверить активное положение рычага в щитке (оно могло измениться при срабатывании автомата), оценить целостность и надёжность контактов клемм.
• Проблемы с мощностью, которые могут выражаться в виде перегрева трека, мигания света. Это происходит из-за превышения допустимой нагрузки. Нужно подобрать светильники по мощности шинопровода.
• Странные звуки, например, треск. Они могут возникать из-за некорректного соединения проводов. Проверьте все контакты.
• Некомфортный свет: тусклый или, наоборот, яркий. Это может быть вызвано недостаточной освещённостью, неправильной регулировкой направления светильников. Настройте положение и угол наклона, выполните расчёт рекомендованной яркости.

Вопрос-ответ

С какой частотой менять лампочки в треке?

Светодиоды служат 20-50 тысяч часов, люминесцентные лампы – 10-15 тыс., галогенные – от 2000 до 4000, элементы накаливания – около 1000 ч. Если лампочка стала гореть тускло или мигать, скорее всего, она требует замены.

Можно ли с трек-системами использовать диммеры?

Да, но шинопровод и светильники должны поддерживать опцию диммирования.

Можно ли выполнить монтаж самостоятельно?

Да, при наличии определённых навыков, инструментов и знаний. В ином случае лучше обратиться к профессионалу.

Заключение

Выбирайте трек-системы для любых интерьеров в интернет-магазине Pulssar.ru. В каталоге модели различных стилей, форм и размеров. При покупке учитывайте полезную информацию из этой статьи

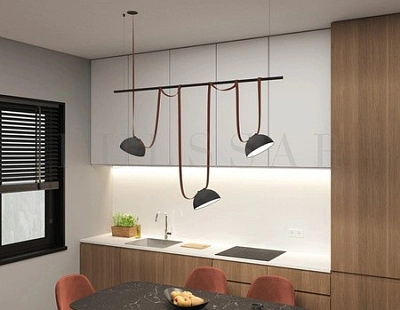

Комплект ременной трековой системы Belty DK55SET03-04-DB
