Написать намДля бесперебойной работы светильника нужно не только правильно его подключить, но и снабдить устройством, которое стабилизирует важные параметры электрического тока. В этой статье расскажем подробно, как выбрать драйвер для светодиодной люстры или иного прибора.
Содержание

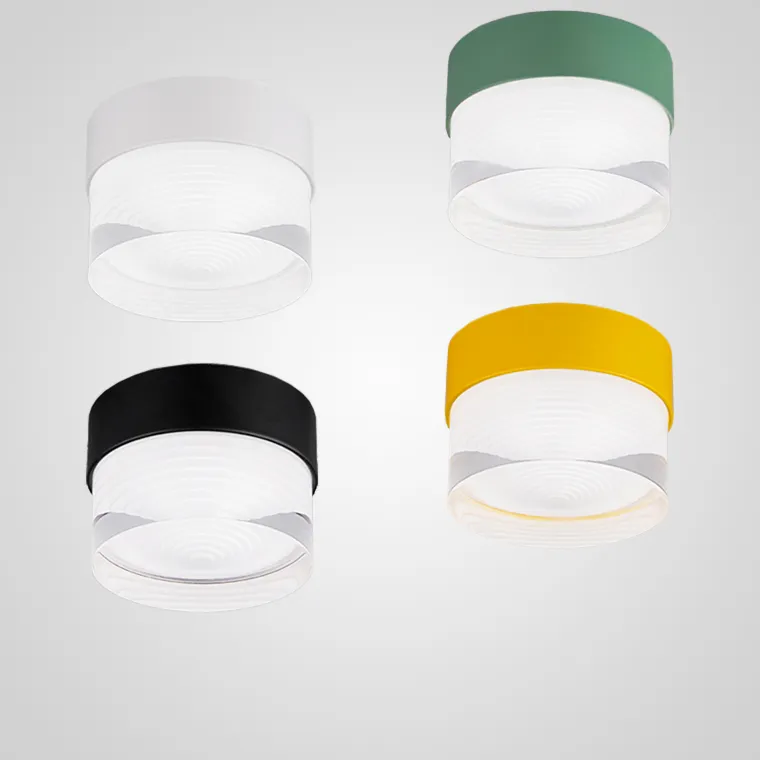

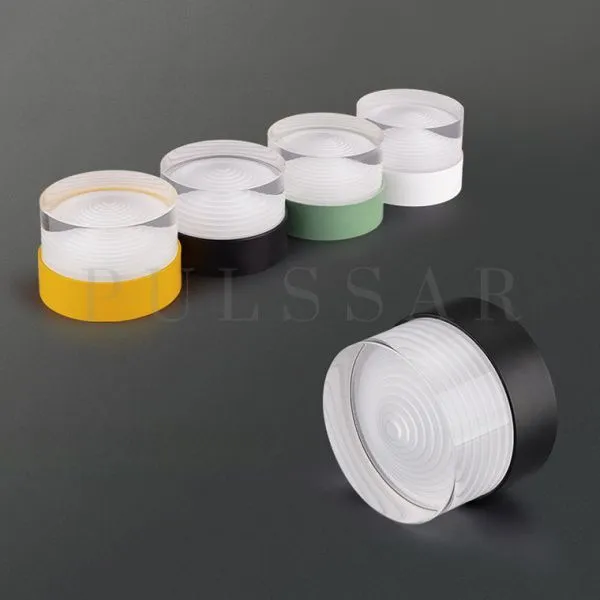

Светодиодные точечные светильники: модель Fest
Токовый драйвер для светодиодов: что это такое?
Данное устройство часто называют стабилизатором тока. Оно отвечает за стабилизацию характеристик электрической сети, осуществляет превращение напряжения на входе в стабилизированный, подходящий для работы светодиодов электроток. Это первичный источник питания, важным элементом которого является микросхема: драйвер может работать либо на базе транзисторов, либо по принципу ШИМ-преобразования.
Полупроводниковые кристаллы, называемые светодиодами, отличаются высокой чувствительностью к увеличениям значений силы тока, и именно данный параметр рассматриваемое устройство делает постоянным.
Как работает светодиодный драйвер? Он решает ряд задач:
- Устранение резких колебаний напряжения и критических перепадов силы тока. Электроток поступает в светодиоды с нужными параметрами, необходимыми для корректной работы.
- Трансформация входного напряжения в постоянное, с корректными параметрами. Если подключен драйвер для светодиодной ленты, 220 вольт переменного электротока преобразуются в стабильное напряжение, имеющее уровень, корректный для конкретного типа светильника (стандартный диапазон – 12-48 В).
- Предотвращение перенапряжения диодов, их перегревания и выхода из строя, возникновения коротких замыканий и других нежелательных ситуаций.
- Регулирование яркости света. В современных моделях поддерживается несколько методов диммирования – цифрового управления (протоколы DMX, DALI) либо аналогового.
Выполнение перечисленных функций обеспечивает продление срока службы чувствительных диодных кристаллов, стремительно деградирующих из-за резких изменений параметров поступающего из сети тока. Люстра, бра, торшер или другой прибор светит дольше и с постоянной, первоначальной яркостью.
Как работает драйвер для светодиодов? Схема его функционирования включает следующие этапы:
- Очищение сетевого напряжения от высокочастотных шумов, от помех. За это отвечает входной фильтр.
- Превращение переменного напряжения в необходимое постоянное. Это делает выпрямитель.
- Создание требуемых параметров тока импульсным преобразователем.
- Непрерывный мониторинг выходных характеристик, а также корректировки функционирования устройства при необходимости. Эти задачи решает система обратной связи.

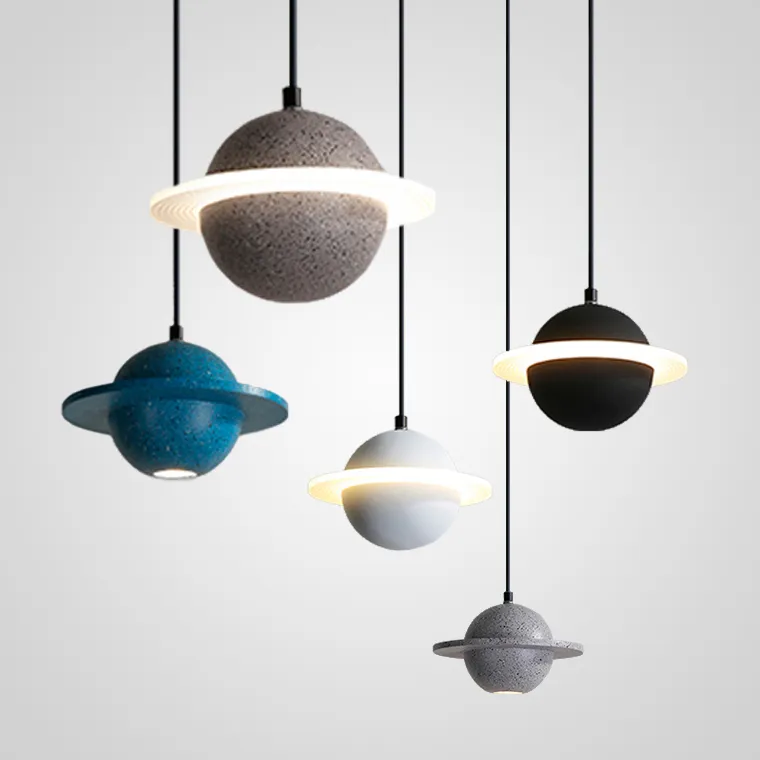

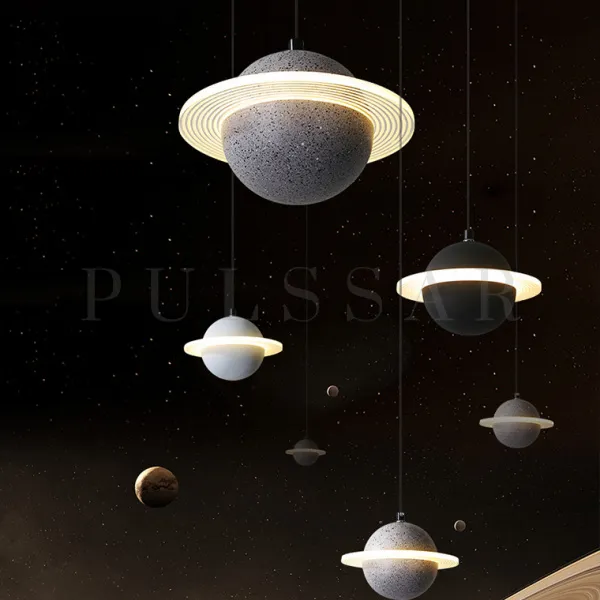

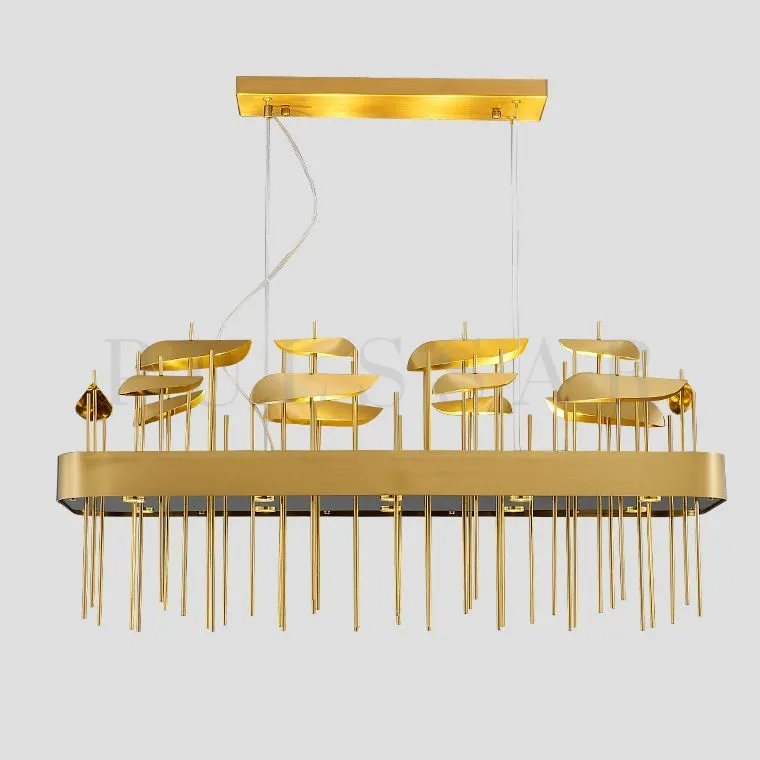

Cветодиодные подвесные люстры: модель Fobos
Существующие разновидности
По конструктивному исполнению устройства делятся на:
- Корпусные, они же внешние. «Начинка» помещается в корпус, обеспечивающий защиту от внешних воздействий. Фактически это отдельный блок питания. Такой вариант надёжный, но дорогой.
- Бескорпусные или встраиваемые. Они размещаются внутри самого светильника, являются компактными, стоят дешевле корпусных и подходят для скрытого монтажа. Но защита от пыли и влаги минимальная, недостаточная для уличных осветительных приборов.
- Модульные. Они рассчитаны на использование с промышленным мощным оборудованием.
По механизму функционирования существует два типа:
- Линейный. Конструкционно это работающий на транзисторе с p-каналом генератор тока. Он плавно нормализует переменное напряжение. Такой вариант применяется в уличных маломощных фонарях, светодиодных лентах, домашних LED-светильниках. Среди достоинств мягкая стабилизация, невысокая цена, отсутствие помех, простая конструкция, бесперебойная работа при малых и средних нагрузках. Минусы – риски перегревания, невысокий КПД, не превышающий 80%, ограниченные значения мощности.
- Импульсный. Он функционирует по принципу широтно-импульсной модуляции, развивает коэффициент полезного действия до 95%, минимально нагревается, совместим с высокомощными устройствами, увеличивает сроки эксплуатации приборов, имеет значительный диапазон напряжений на входе. Недостатки – сложность устройства, высокая стоимость, возникновение электромагнитных помех. Этот тип рассчитан на внутреннее и наружное освещение высокой мощности, а также на автомобильную светотехнику.
Как подобрать ЛЕД-драйвер для светильника? Классификация по конструкции предполагает деление на два вида:
- Электронный. В нём предусмотрен транзистор, который стабилизирует величину тока, исключает перегрузки в регулирующей электросхеме. Плюс данного решения – стабилизация в широком диапазоне, до 750 мА. Недостаток – появление электромагнитных помех. Для нейтрализации этой проблемы предусматриваются выходные конденсаторы – минимизирующий помехи керамический и блокирующий пульсирование электролитический.
- Конденсаторный. Он функционирует на базе конденсатора, имеет простую схему и максимальный КПД, доходящий до 100%. Минусы – низкий уровень безопасности и высокочастотные пульсации – до 100 герц.
По возможностям регулирования яркости свечения LED-драйверы делятся на:
- Нерегулируемые. У таких моделей нет опции изменения яркости.
- Диммируемые. Они подразделяются на цифровые и аналоговые, снабжаются диммером, который увеличивает либо снижает силу тока. Контроль может осуществляться по двум схемам – с расположением диммирующего механизма перед блоком питания или между источником электроэнергии и осветительным прибором.
- «Умные». Они оснащаются смарт-технологиями, могут управляться из приложения на смартфоне через Wi-FI или по Bluetooth.
Реечная LED люстра: модель Perlina-long
Критерии выбора драйвера
Как подобрать LED-driver к светодиодному светильнику? Учитывайте такие моменты:
Выходной ток. Он должен соответствовать данному параметру светодиодов. Если это мощные модели COB, то их стандартные показатели – от 350 мА до 700-1400. А для элементов SMD оптимальные параметры – от 100 миллиампер до 350.
Напряжение. Оно зависит от типа светодиодного элемента. Например, если это LED-лента, то к ней может быть подключен драйвер с выходными показателями напряжения 12 вольт или 24.
Мощность. Она может варьироваться от 10 Вт до 300. Как рассчитать драйвер для светодиодов? Его требуемый показатель определяется по сумме мощностей всех подключаемых элементов. Также следует заложить запас от 20 до 30%.
КПД. Чем он выше, тем лучше энергоэффективность, тем ниже потребление электроэнергии.
Индекс защиты IP, определяющий степень защищённости от влаги и выли. Для сухих помещений подойдёт степень IP20, для пространств с высокой влажностью воздуха – минимум IP44, а для уличного освещения – не меньше IP65.
Коэффициент токовой пульсации. У качественных моделей он не больше 1-2%.
Рабочие температуры, зависящие от места установки, температурных режимов эксплуатации.
Дополнительные функции. Это могут быть предотвращение перегрева, выбор степени яркости (диммирование), защита от коротких замыканий.
Светодиодная рейка: модель Zoom
Подключение
При подсоединении нужно изучить обозначения на корпусе. Контакты с пометкой INPUT подводятся к проводникам питания. Клеммы с надписью OUTPUT соединяются с проводами осветительного прибора.
Также учитывается полярность контактов. Для входных при использовании постоянного источника вход «+» стыкуется с плюсом, а «-» – с минусом. Если ток переменный, то нужно просмотреть маркировки на корпусе. Фазный проводник подводится к клемме с буквой «L», а нейтральный – к клемме «N». Полярность игнорируется при наличии обозначений «~» или AC либо при отсутствии указаний.
На выходе полярность соблюдается обязательно. Анод первого светодиода стыкуется с плюсовым выводом, а катод последнего элемента – с минусовым.
Как проверить ЛЕД-драйвер светильника мультиметром?
С помощью измерительного приспособления можно оценить некоторые аспекты работы. Перед тем как проверить драйвер светодиодной люстры, нужно её обесточить. Далее можно анализировать показатели:
- Напряжение на входе. Мультиметр переводится в нужный режим в пределах 250-300 вольт. Щупы с соблюдением полярности подсоединяются к входным клеммам драйвера. Норма – от 220 В до 230.
- Выходные параметры. В этом случае проверка драйвера светодиодного светильника мультиметром требует переключения режима последнего на измерения постоянного напряжения в диапазоне, соответствующем заявленным характеристикам устройства. Щупы подключаются к выходным клеммам с учётом полярности.
- Потребляемый ток. Нужно выбрать такой режим и подсоединить мультиметр к цепи последовательно – между нагрузкой и драйвером. Предел измерений выбирается максимальный, далее он постепенно снижается до выдачи точных результатов. Нельзя, чтобы ток потребляемый превышал номинальный на процент от 15% и выше.

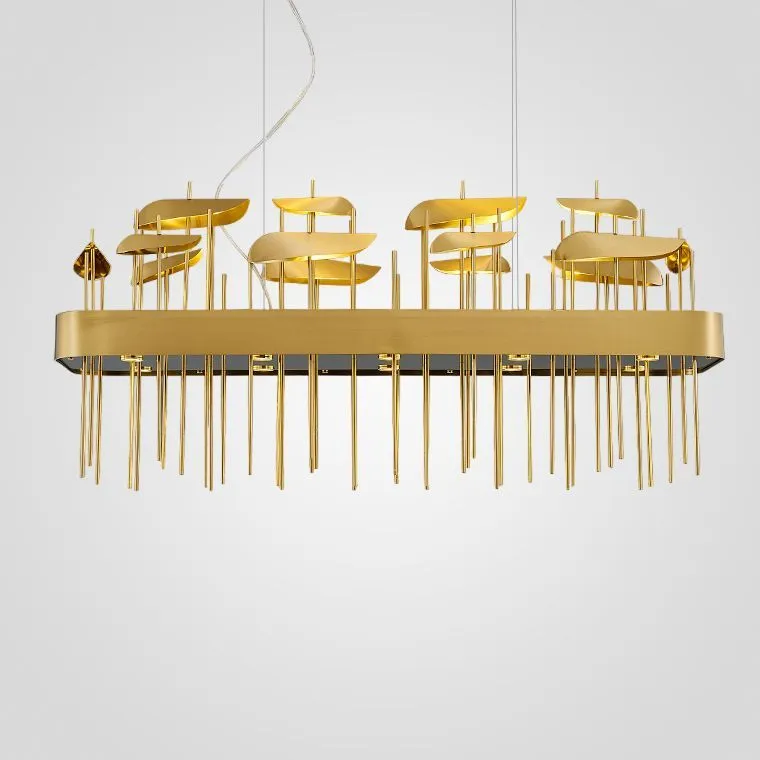

Яркая люстра над столом: модель Damaris
Вопрос-ответ
Какое напряжение на выходе драйвера светодиодной лампы?
Оно соответствует сумме значений прямого напряжения всех входящих в цепь и последовательно соединённых светодиодов. Также обязателен запас для компенсирования вероятных колебаний параметров сети или изменения характеристик световых источников в ходе эксплуатации. Диапазон напряжения зависит от типа светильников. Так, для промышленных моделей это от 24 вольт до 72, для точечных бытовых – 12 В, для уличного оборудования – 48 вольт.
Влияет ли на срок эксплуатации светильника качество подключенного драйвера?
Да, надёжное устройство способно обеспечить стабильность тока, предотвратить значительные перепады напряжения и тем самым продлить период службы на 30-50%.
Как быть, если сетевое напряжение «прыгает»?
Чтобы нейтрализовать негативные последствия колебаний, нужно подобрать драйвер с максимально большим диапазоном входного напряжения. Оптимальный вариант – от 100 вольт до 240. Также предпочтите модель, оснащённую встроенными фильтрами помех.
Возможен ли ремонт драйверов для светодиодных светильников своими руками?
Да, но нежелателен. Для этого нужно знать досконально конструкцию устройства, схему его работы. Также важно установить точно причину, по которой требуется ремонт драйвера светодиодного светильника: моргает он, совсем не работает или выдаёт другие ошибки. Лучше обратиться к специалисту.
Заключение
