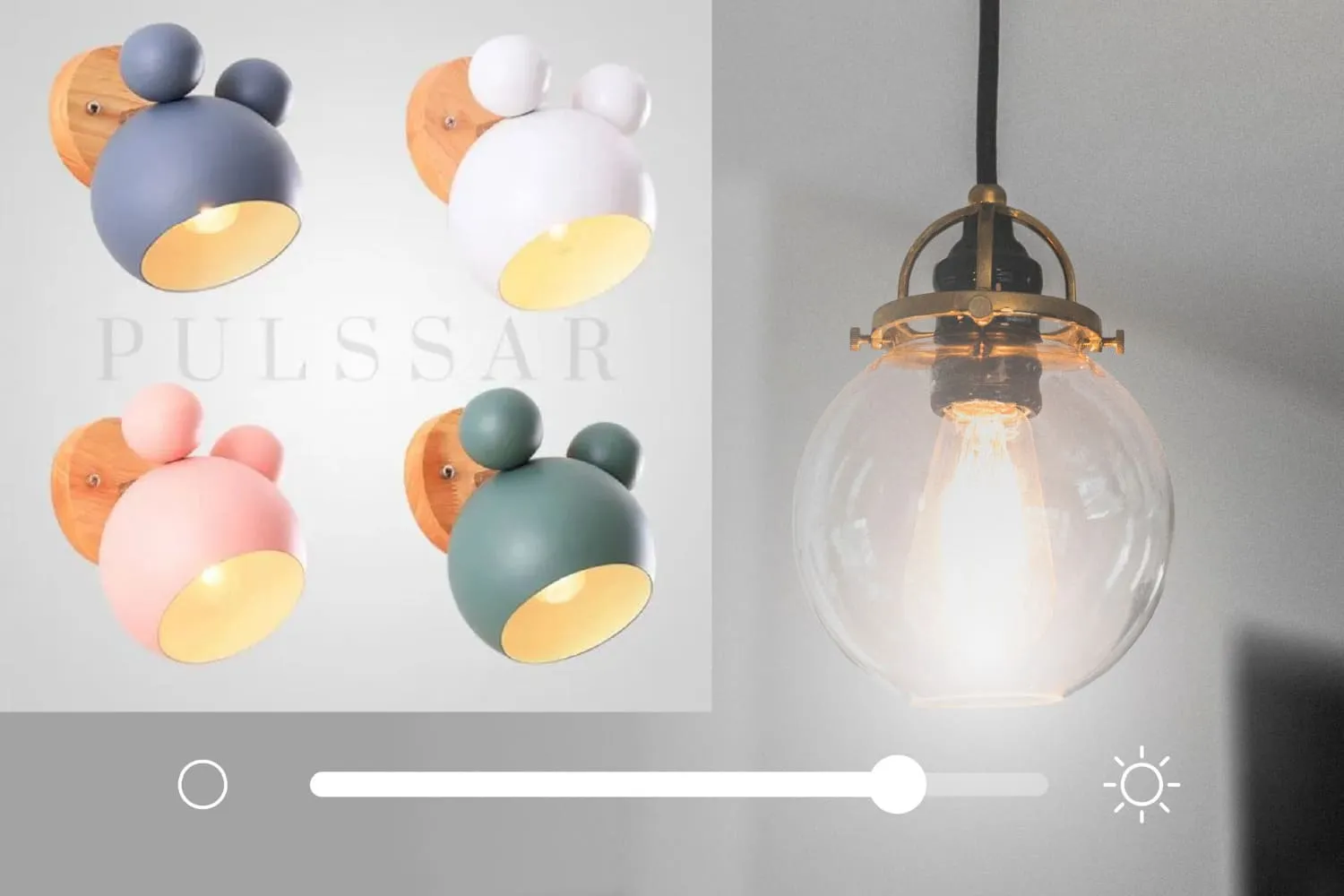

Чтобы организовать регулируемое освещение с помощью бра, нужно предусмотреть его диммирование. Оно позволяет самостоятельно менять яркость свечения в зависимости от времени суток, погоды или создаваемой атмосферы. В статье расскажем, как подключить диммер к светильнику, какие лампы для регулятора яркости подходят.
Содержание
Что это такое
Диммер для бра является электронным устройством, предназначенным для регулирования интенсивности светового потока. Иными словами, это регулятор яркости излучаемого света. Стандартно конструкция включает либо моноблок со встроенным в него регулятором, либо блок и отдельный выносной управляющий модуль с поворотным диском, клавишей или сенсором.

Возможные функции
Регулируемое управление освещения можно осуществлять плавно, подстраиваясь под ощущения и предпочтения, общую освещённость комнаты. Но также диммер может иметь другие функции:
- Таймер выключения или включения по времени.
- Таймер осуществляемых в автоматическом режиме включений и выключений для достижения эффекта присутствия жильцов.
- Альтернативные способы управления, например, хлопками в ладоши, голосом, пультом ДУ, со смартфона.
- Установка разнообразных режимов освещения, например, с постепенным затемнением или прибавлением яркости, с миганием, с определённым цветовым фоном.
Преимущества диммирования настенных светильников
Регулируемая яркость освещения предоставляет следующие возможности:
- Продление сроков эксплуатации приборов за счёт их работы не с максимальной нагрузкой, а с регулируемой мощностью.
- Повышение энергоэффективности освещения. При диммировании мощность используется не полностью, что сокращает расходы на оплату электроэнергии.
- Организация света, комфортного и безопасного для органов зрения: не очень яркого, не слепящего глаза и не раздражающего.
- Возможность создания особой атмосферы: праздничной, интимной, романтичной, таинственной, бодрящей.
- Предотвращение эффекта стартовых бросков, при которых в момент включения прибора подаётся наибольшее количество тока, а сама лампа затрачивает значительный процент заложенного рабочего ресурса.
Какие лампы диммируются
Хотя чаще опцией управления яркостью дополняют светодиодные лампочки, подключать диммеры можно и к другим типам ламп: классическим элементам накаливания, энергосберегающим и некоторым люминесцентным.
Важно, чтобы на упаковке или в инструкции, прилагаемой к светотехнике, была пометка о возможности диммирования. Это может быть надпись на английском языке типа «dimmable», «диммируемая», «step dimmer» или «диммер». Некоторые производители ставят маркировку в виде схематического изображения шкалы изменения яркости или знаков минуса и плюса.

Разновидности
Как выбрать диммер? Для этого следует изучить характеристики всех существующих видов.
Со шнуром
Такой регулятор снабжен собственным шнуром с вилкой, через которые подключается к доступной электрической сети. Диммириуемый светильник подсоединяется к устройству через предусмотренный в нём разъём. Такой вариант применим только к бра с лампами накаливания.
Модульные
Они монтируются в электрощитках на DIN-рейку, напоминают автоматы. В конструкции есть трансформатор, уменьшающий или увеличивающий напряжение (в зависимости от числа имеющихся в катушке витков). Через модульные устройства часто подключаются настенные светильники LED или лампочками накаливания. Регулирование осуществляется через выносную кнопку.
Моноблочные
Они устанавливаются стационарно с встраиванием на разрыв фазы в цепь и, в зависимости от модификации, способны менять подачу напряжения для разных видов лампочек, включая энергосберегающие.
Сенсорные
Регулятор этого типа комплектуется экраном управления, который приводится в действие касаниями. Движущихся механизмов включения-выключения тут нет, поэтому устройства долговечны и надёжны. Но при сильном загрязнении чувствительность сенсора может снизиться, поэтому дотрагиваться до него рекомендуется только чистыми руками.
Проходные
По принципу функционирования такие диммеры похожи на проходные выключатели. Они позволяют менять подачу электроэнергии, используемой для освещения, из разных зон комнаты.
Классификация по способу управления
По системе управления все диммеры можно разделить на:
- Поворотные. Тут на модуле управления предусмотрен вращающийся диск с нанесённой на него шкалой и схематическими обозначениями яркости или мощности. Для бытового использования такие регуляторы подходят, но при включениях возникает слабый эффект стартового броска, так как активация осуществляется с минимальными значениями мощности.
- Клавишные. Они похожи на привычные выключатели. Если просто нажимать на клавишу, то бра будет включаться и выключаться. Но если удерживать её в нужном положении в течение нескольких секунд, то свет будет регулироваться по яркости. В двухклавишных диммерах две зоны: одна отвечает за старт и прекращение подачи энергии, а другая – за изменение мощности.
- Поворотно-нажимные. Тут подача электропитания осуществляется так же, как в поворотных моделях. Но для включения нужно произвести нажатие на диск, а уже потом крутить его.
Какие бывают диммеры по системе регулирования мощности и напряжения
По такому критерию выделяют следующие виды:
- Автотрансформаторы. Они крупногабаритные, много весят, требуют приложения усилий для приведения в действие. Но зато автотрансформаторы не оказывают искажающее воздействие на синусоиду переменного тока, поэтому совместимы с приборами, имеющими трансформаторы.
- Для люминесцентных ламп. Они рассчитаны на управление именно диммируемой светотехникой такого типа, но стоят дорого и имеют сложное устройство.
- Полупроводниковые. У них симистор при определённых показателях напряжения открывается. И этот момент регулируется сигналом, устанавливаемым пользователем. Устройство получает полуволну синусоиды переменного тока частично, что снижает конечную мощность на выходе и предупреждает её потери. Минусы – электромагнитное излучение, генерация помех в сети и невозможность подключения устройств с трансформаторами. А лампочка накаливания, работающая с полупроводниковым регулятором, на малой яркости может жужжать, дребезжать и вибрировать.
- Резисторы. Тут для регулирования нужно двигать бегунок, расположенный вдоль катушки внутри корпуса диммера. С увеличением расстояния перемещения элемента растёт количество витков, преодолеваемых током, а также увеличивается количество электроэнергии, остающейся на резисторе (до потребляющего прибора доходят остатки). Минусы – значительный перегрев и высокие риски возгораний, а также высокое энергопотребление даже при тусклом свете. Сегодня резисторы не выпускаются.
Принцип работы
Как работает диммер? Это зависит от его вида:
- TRIAC. Такие модели функционируют по принципу «ключа»: прекращают подачу переменного тока на какое-то время. Это достигается благодаря частичному отсечению токовой синусоиды по заднему фронту. Чем длительнее отсечка, тем тусклее свет.
- DALI. Это проводная диммерная схема, подходящая для регулировки многочисленных светильников и позволяющая менять световые сценарии. В основе механизма – двухпроводная цифровая шина: к ней подсоединяется вся светотехника. Яркость контролируется сигналами, а всем светильникам присваиваются адреса, с которых поступают команды.
- Стандарты 0-10В и 1-10В. Они меняют величину сигнала управления, поступающего по двум проводам на питающий блок. Напряжение корректируется в диапазонах 0-10 либо 1-10 вольт. Интенсивность свечения регулируется шагами по 10%.
- TUYA. Совместимый с рассмотренными выше стандартами беспроводной протокол для управления с гаджетов по Wi-Fi или с радио-панели на стене.
- ШИМ. Устройства с широтно-импульсной модуляцией, которые включают либо выключают подачу электропитания при неизменном показателе напряжения. Яркость зависит от продолжительности включенного или выключенного состояния.
Подключение диммера: схема
Как подключить регулятор? Есть разные схемы, зависящие от типа устройства-потребителя, а также от протокола диммирования. Ниже рассмотрим варианты.
Светодиодные ленты
Подключение диммера в данном случае осуществляется между питающим блоком и лентой. При подсоединении установочных проводов должна соблюдаться полярность.
Светильники
Регулируемая лампа освещения, установленная в бра, подсоединяется к регулятору с соблюдением правил стыковки рабочих блоков. Межблочные провода подсоединяются с учётом маркировок на клеммных колодках.

Как подключить диммер вместо выключателя: подробная инструкция
Перед тем как регулировать освещение, нужно выяснить алгоритм действий.
Подготовка
Нужно оценить исправность проводки, вывести питание на регулятор на отдельный автомат электрического щитка с созданием самостоятельного контура для диммера, подготовить монтажную зону, внимательно изучить инструкцию, а потом перейти к подключению.
Зачастую диммеры монтируются вместо стандартных выключателей, поэтому далее рассмотрим этапы данного процесса.

Отключение контура
Сначала следует прекратить подачу питания на контур. Затем нужно с помощью тестера или индикаторной отвёртки убедиться, что напряжение в проводе отсутствует. Работать лучше в электротехнических защитных перчатках, имеющих верхнее диэлектрическое полимерное покрытие.
Демонтаж старого выключателя
Отвёрткой надо выкрутить винты, затем убрать наружный корпус, удалить клавиши. Потом следует той же отвёрткой убрать шурупы, удерживающие механизм на основании. Теперь можно отсоединить провода, открутив клеммы контакторов и вынув зачищенные концевые части жил (соединять их нельзя).
Монтаж диммера

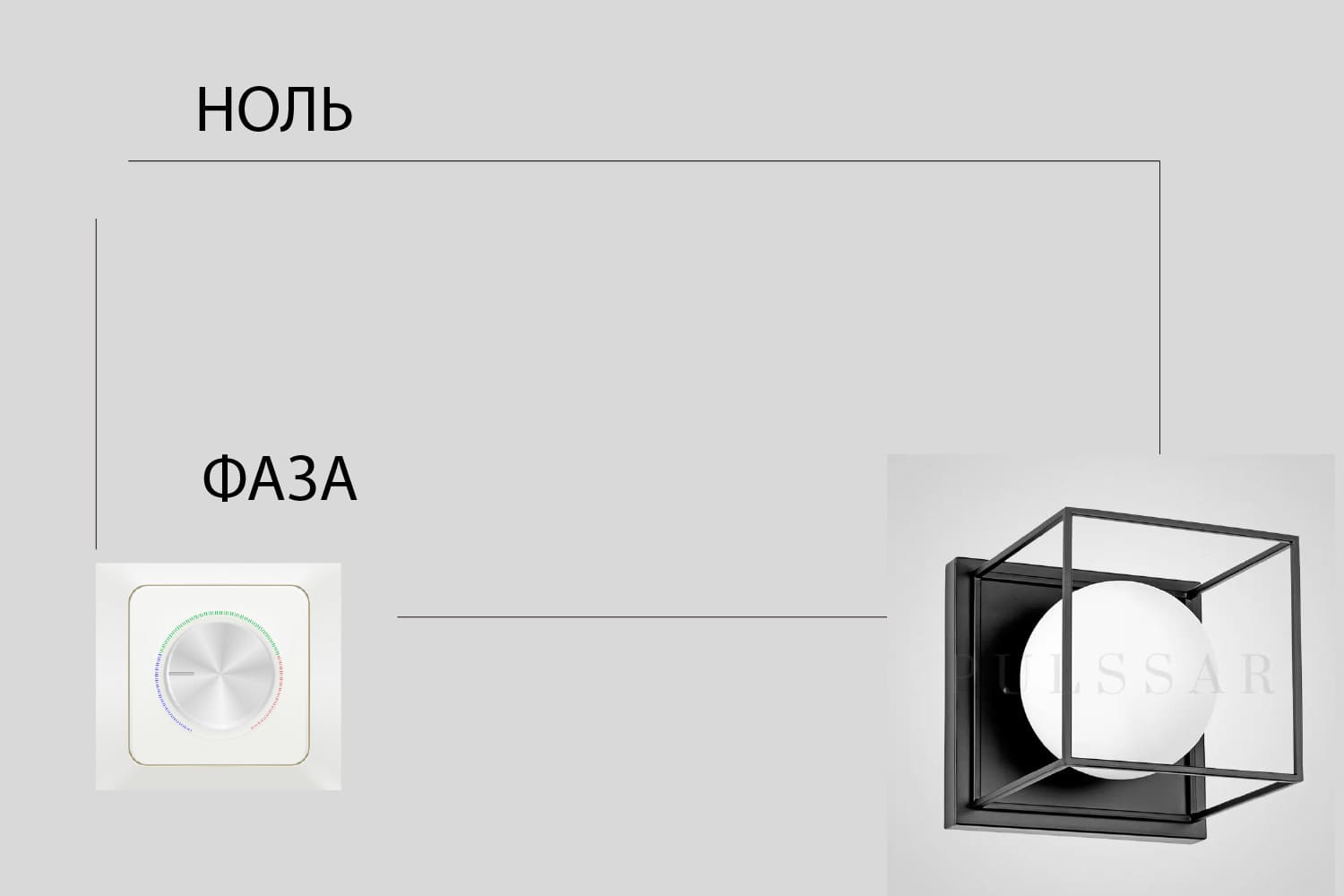

Как подключать провода диммера? Если вы устанавливаете его на место стандартного выключателя, то подсоединение выполняется по аналогичному алгоритму. При отдельном внедрении в цепь предусматривается разрыв фазы (не ноля!).
К диммеру подсоединяется два фазных провода: идущий от сети, то есть входной, а также направленный к потребителю, он же выходной. Для регулятора с поворотным управляющим элементом действуйте по такой инструкции:
- Снимите корпус, достаньте диск. Под ним будет закреплённая прижимной гайкой кнопка. Откручивайте её и убирайте лицевую панель.
- Вы увидите монтажную пластину, которая фиксируется на стене.
- В контакторы помещаются концы двух фазных проводов: входного и выходного. Их зажимы хорошо закручиваются.
- Далее все элементы возвращаются на прежние места в нужном порядке и крепятся винтами.
Настройка
Как настроить диммер? Для диагностики подключите питание и включите регулятор. Вращайте его диск или управляйте сенсором. Если яркость меняется, то все монтажные работы проведены корректно. В ином случае нужно повторно изучить инструкцию, разобрать устройство и исправить допущенные ошибки.

Проверка
Как проверить диммер?
- Прекратите подачу питания.
- Откройте устройство, сняв защитную пластину.
- Посмотрите, все ли провода хорошо закреплены. Оцените винтовые клеммы в боковых зонах. Все они должны быть надёжно зафиксированы на проводах электроцепи. При необходимости затяните клеммы.
- Попробуйте снова подать питание. Если эффекта нет, стоит проверить симистор и предохранитель.
Важно! Если вы сомневаетесь в своих силах, лучше воспользоваться услугами специалиста.
