Цоколи лампочек: виды, размеры и советы по выбору

Если лампа осветительного прибора перегорела, требуется её замена. И для этого нужно знать основные технические характеристики. Мощность обычно указывается производителями в ваттах, но что обозначают маркировки, состоящие из букв и цифр? Это цоколи лампочек для дома. Такие важные параметры обязательно следует учитывать при покупке. В этой статье расскажем, какие цоколи бывают у лампочек, как их правильно определять, а также на что обращать внимание.

Назначение цоколя

• обеспечивает питание источника света от электрической сети через специальные токопроводящие контакты;
• позволяют безопасно и без проблем заменять перегоревшие лампочки и устанавливать новые, исправные;
• делает полностью герметичной колбу, в которой находится вакуумная среда либо инертный газ.

Виды цоколей лампочек для дома подбираются под типы патронов для ламп – ответные части светотехники, в которые устанавливаются (вкручиваются либо вставляются путём утапливания) источники света.

Какой цоколь у обычной лампочки? Он представляет собой короб либо блок со скрытыми в нём контактами, проводящими электрический ток. Снаружи видны лишь штыри, пластины либо проволоки, через которые от патронов к нитям накаливания или светодиодам идёт электроэнергия.

Цоколь осветительная техника имеет почти всегда, независимо от модели. Такой элемент может быть выполнен из пластика, керамики, металла. Контакты обычно изготовлены из тугоплавких сплавов и металлов. Некоторые виды цоколей лампочек для дома являются составляющей колбы, и в таком случае корпус стеклянный.

Как узнать цоколь лампочки: расшифровываем маркировку

Как понять, какой цоколь у лампочки? Нужно расшифровать маркировку – сочетание букв и цифр, которое указано производителем на упаковке товара или в приложенной к изделию инструкции. В ней есть:

• Заглавная буква, идущая первой, обозначает основной тип цоколя, который, в свою очередь, обычно подразделяется на несколько подвидов. Все существующие варианты рассмотрим ниже.
• Число. Оно в коде стоит на втором месте и характеризует указанное в мм значение либо диаметра резьбового основания, либо расстояния между предусмотренными контактами.
• Строчная буква. Она идёт в маркировке третьей и присваивается по количеству контактов. Так, s – единственный контактный элемент, d – два, t – три, q – четыре, а p – максимальные пять.

Ещё одна большая буква. Она располагается за первой заглавной и дополнительно уточняет некоторые специфические типы цоколей ламп освещения. Например, A – это автомобильный источник освещения, V – с концевой зоной в форме конуса, а U – энергосберегающее устройство.

Все виды цоколей ламп освещения

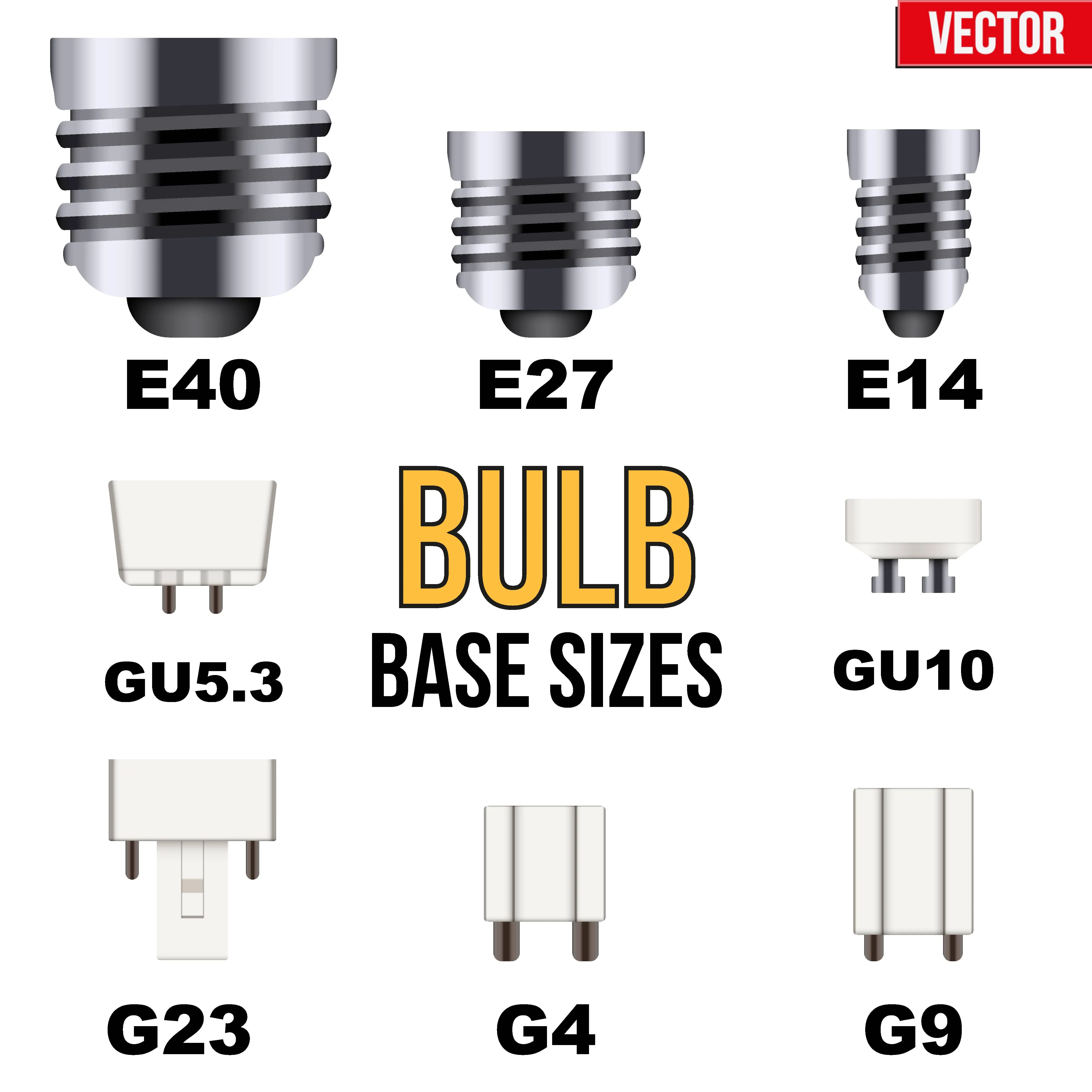

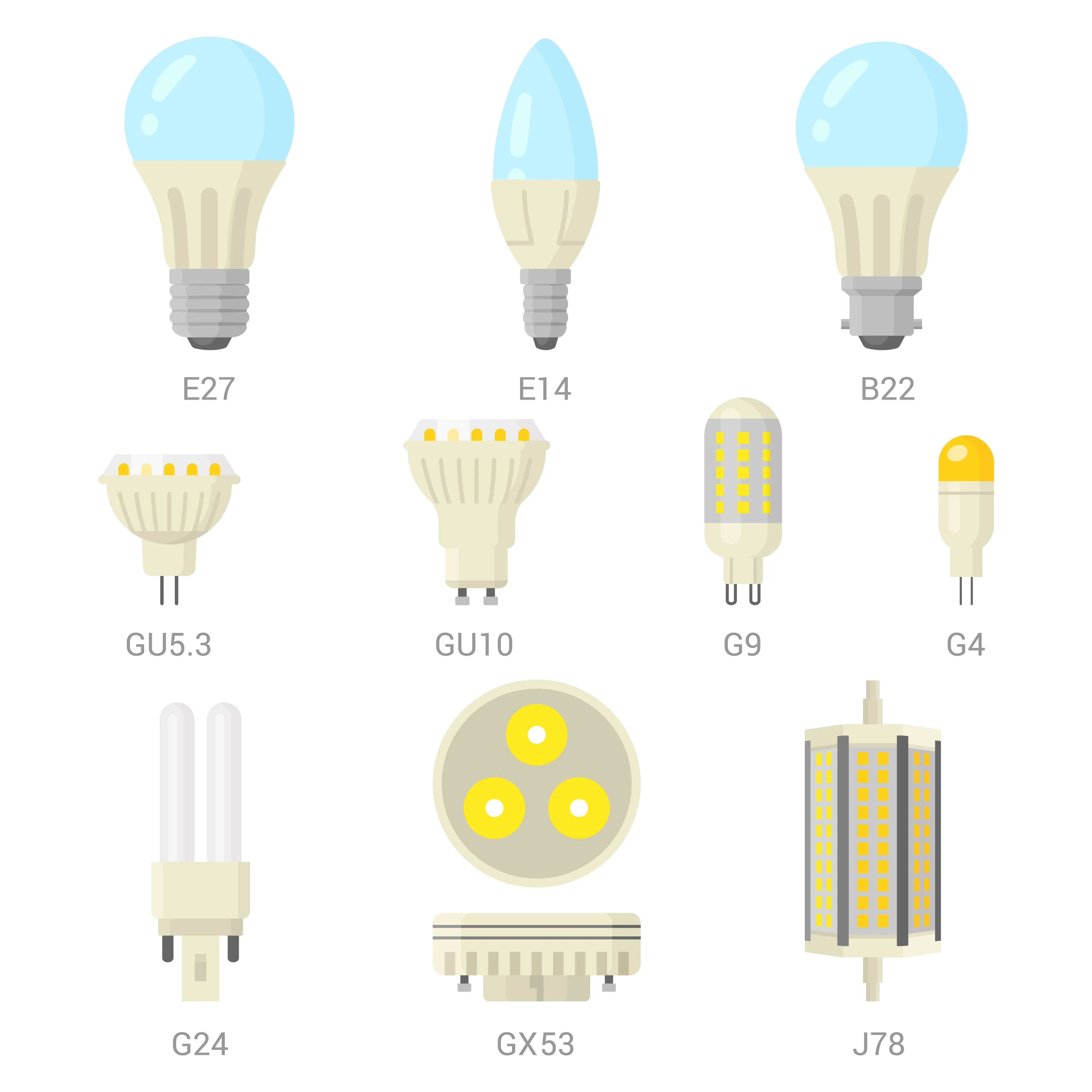

Какие цоколи бывают у ламп для дома? Все они различаются по конфигурации, размерам, назначению, количеству контактов. Ниже рассмотрим варианты, используемые в современных осветительных устройствах.

E

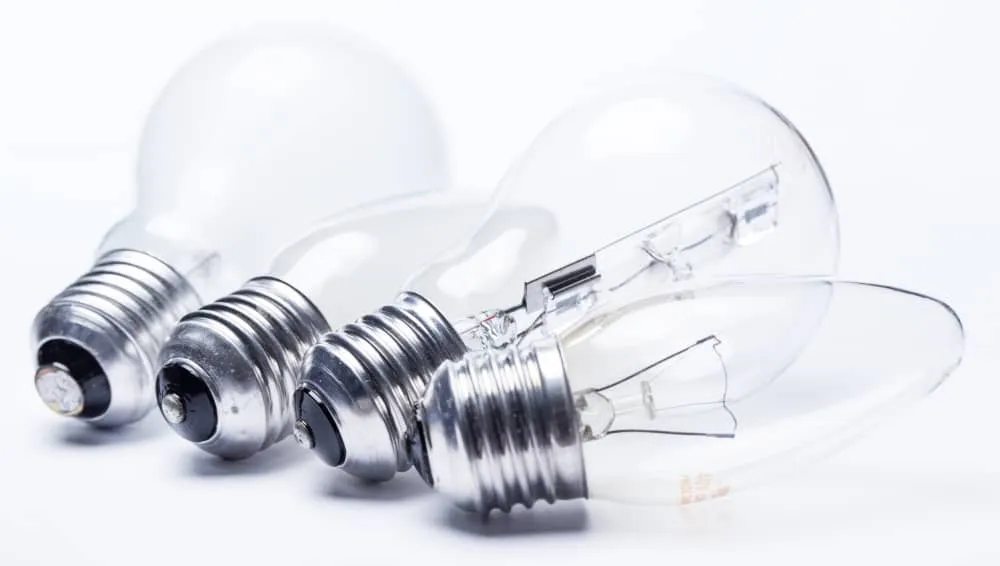

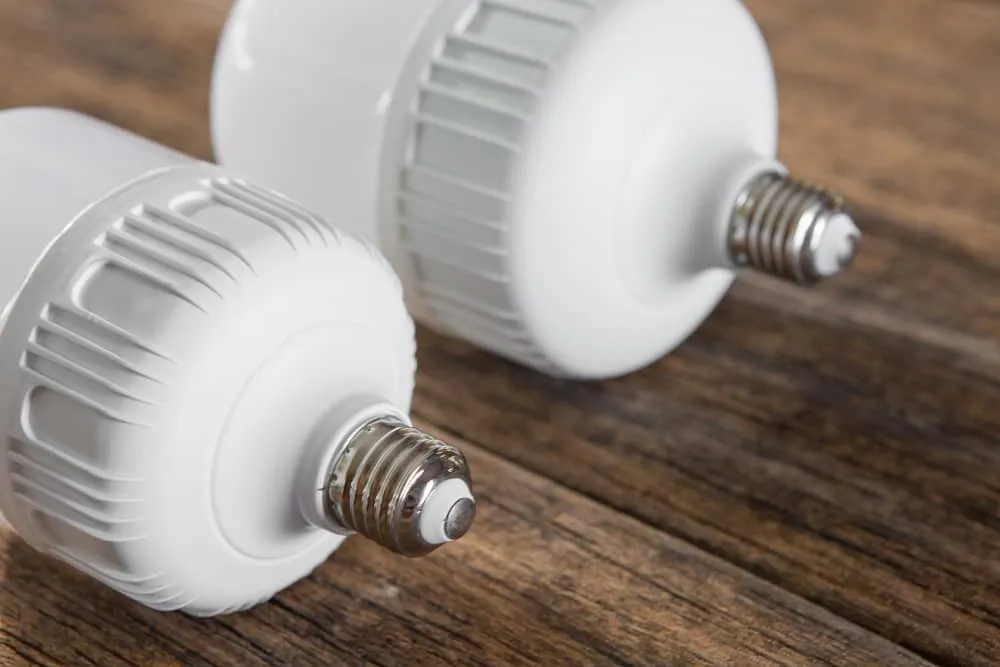

Многие хотят выяснить: стандартный цоколь для лампочки – это какой? Таковым считается резьбовой, то есть E, называемый Эдисона по имени известного во всём мире изобретателя. Резьбой могут оснащаться все используемые в бытовых и других приборах лампы – галогенные, накаливания, люминесцентные, светодиодные.

За буквой E идёт цифра, указывающая на фактический диаметр в миллиметрах. В таблице рассмотрены маркировки и их описания:

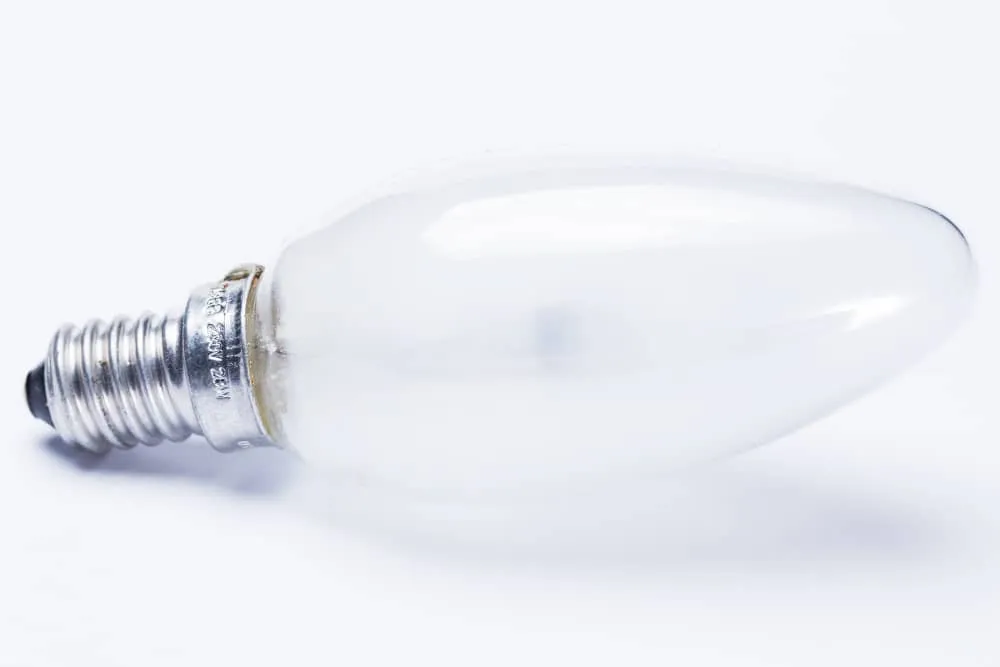

Совет! Если вы не знаете, E27 – это какой цоколь, то именно он встречается чаще в устройствах российского производства.

B

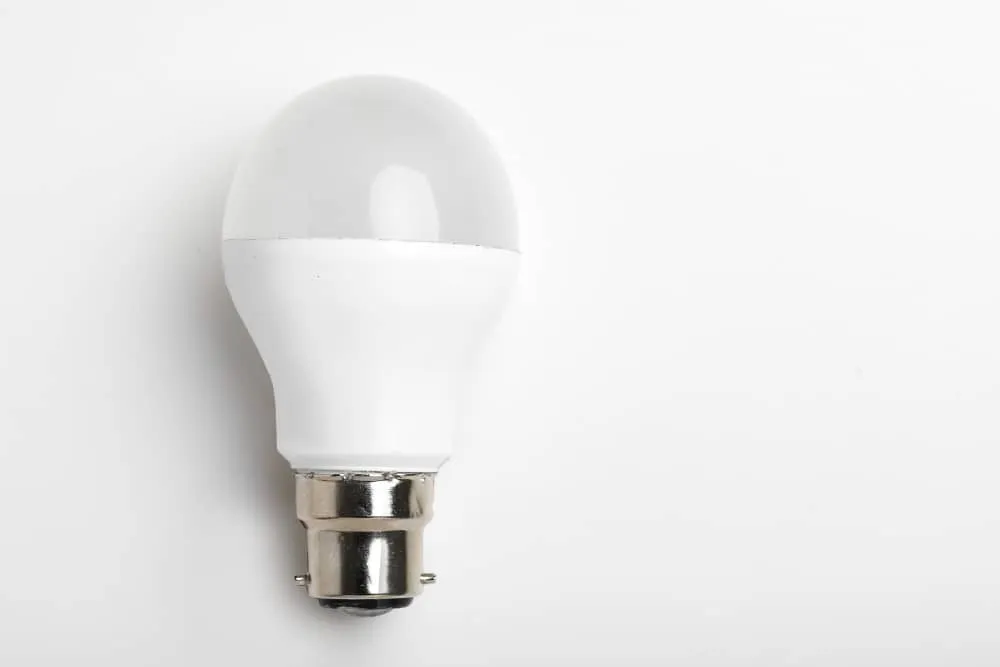

Это штифтовая модификация, она же байонетная. По бокам тут расположены штифты, которые при установке попадают в соответствующие углубления патрона и обеспечивают фиксацию. Такое крепление актуально для техники, подвергающейся колебаниям и вибрациям. Пример – транспортные фары.

За «B» стоит цифра, обозначающая показатель диаметра. Также может отмечаться прописной буквой количество контактов. В некоторых модификациях после первой буквы идут другие, такие как:

• A – симметрично расположенные штифты.
• AY – смещение штифтов по радиусу.
• AZ – штифты, смещённые по отношению друг к другу не только по радиусу, но и по высоте.

G

Для этого варианта характерно соединение с патроном через штырьки, поэтому название соответствующее – штырьковый. Он встречается в люминесцентных, светодиодных, галогенных лампочках.

Самые популярные варианты:

• Цоколь G4 размеры имеет маленькие, подходящие для декоративных, мебельных, витринных и некоторых других подсветок.
• G5,3 – формат, который принято использовать в спотах.

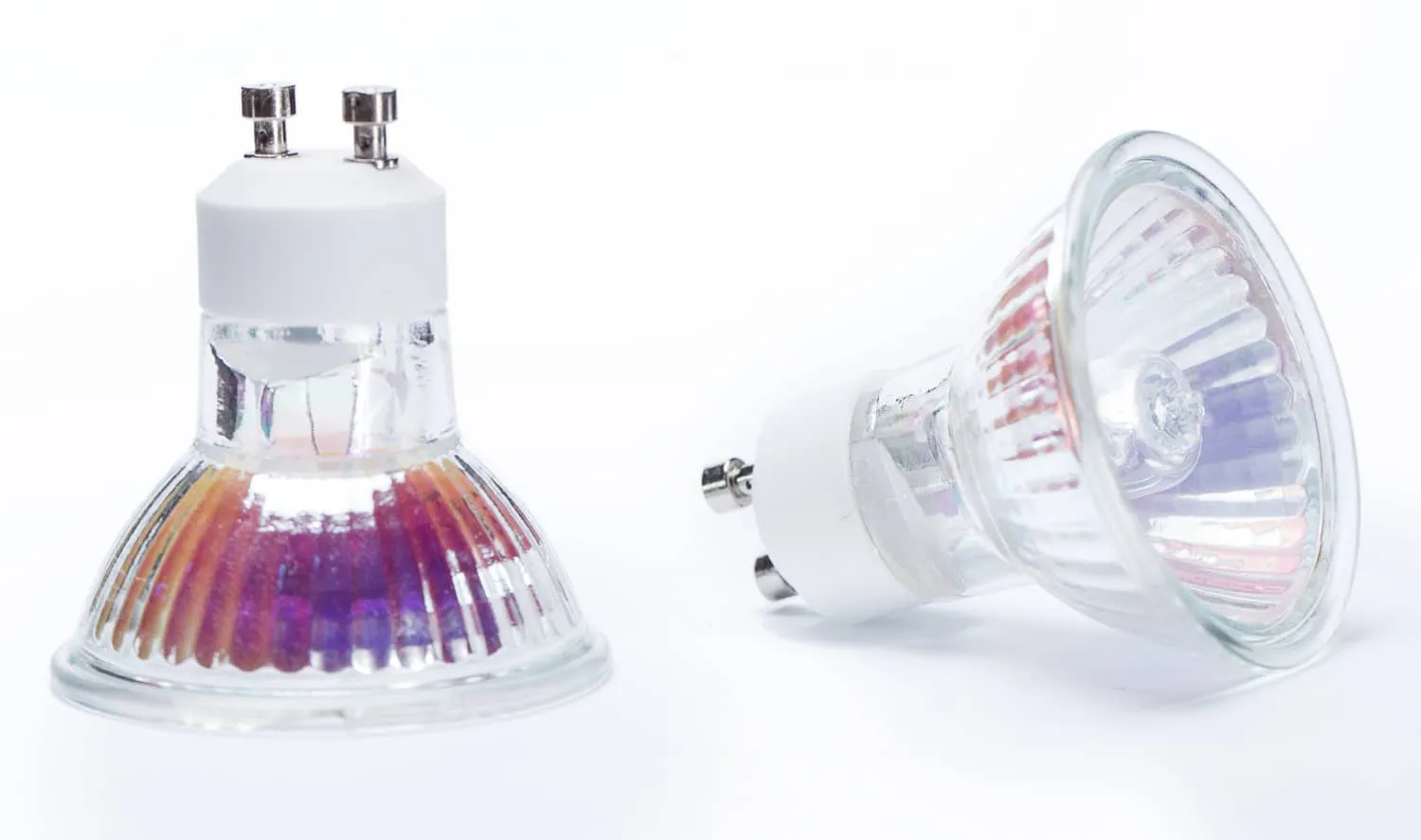

• GU10 – модификация, напоминающая предыдущую, но отличающаяся увеличенной толщиной штырьков для более надёжного крепления.
• G13 – вариант, встречающийся в трубчатых светодиодах и галогенных устройствах.
• G23 – штырьковый разъём люминесцентных и светодиодных ламп-трубок, устанавливаемых в потолочных точечных светильниках, бра, настольных приборах.

F

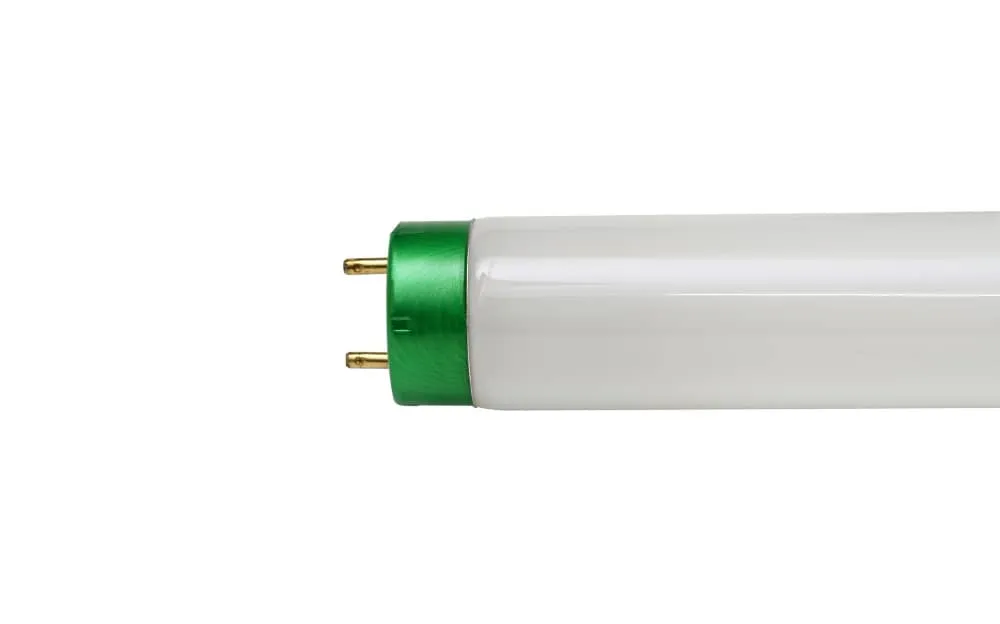

Данный разъём одноштырьковый, и он может быть рифлёным (b, сегодня не используется), цилиндрическим (a) либо специальной формы (c). Этот формат свойственен трубчатым длинным лампочкам, оснащаемым одиночными штырьками с двух сторон.

R

Тут предусмотрены утопленные контакты, совмещаемые с патронами, в которые встроены пружинные механизмы. Обычно это трубчатые удлинённые элементы с двумя углублениями – по одному на каждой стороне. Они применяются в автомобилях, уличных прожекторах, в системах освещения строек и стадионов.

S

Это софитная разновидность с одиночными зонами подключения либо двойными, расположенными с каждой из сторон лампочки-трубки. Такое название было дано из-за активного использования в сценической осветительной технике, а также в приборах для ванных комнат и санузлов, в интерьерных, автомобильных и мебельных подсветках.

K

Тут в конструкции два контактных гибких кабеля – провода, подсоединяемые к электрической цепи. Вариант актуален для систем со значительным напряжением. Он встречается в прожекторах, в установках, имитирующих солнечный естественный свет, в тепличных, парниковых и оранжерейных подсветках.

H

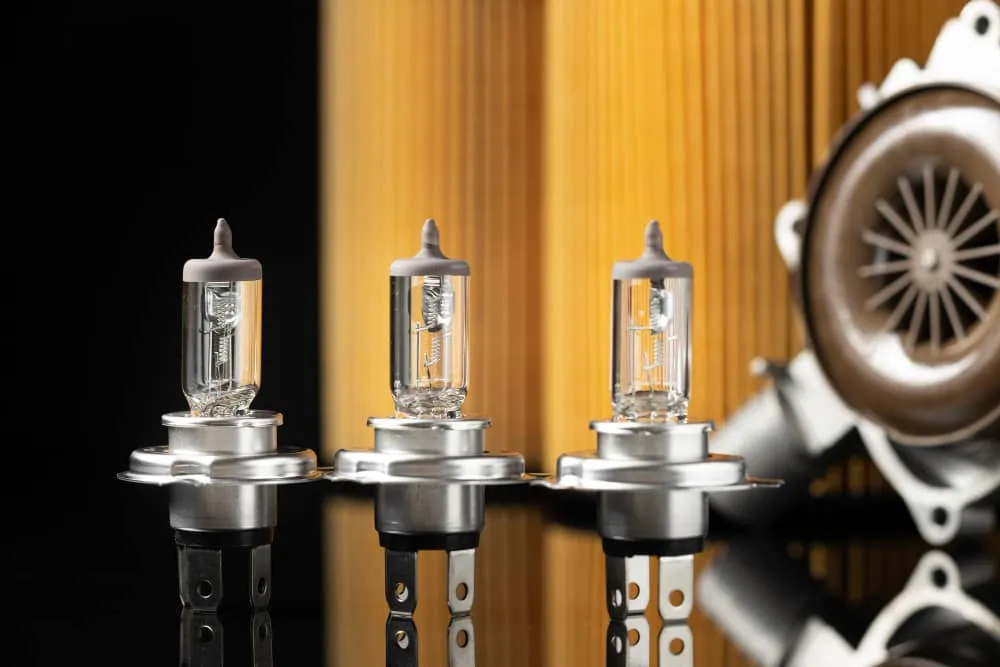

Этот цоколь стандартный для ксеноновых лампочек, устанавливаемых в транспортных средствах. Главная особенность – стойкость к вибрационным нагрузкам, которая достигается благодаря специальному расположению проводящих ток контактов: световые источники всегда находятся в правильной позиции, поэтому автомобильные фары хорошо фокусируются.

P

Фланцевый тип с эффективной фокусировкой источника цвета. Вариант по конструктивным особенностям напоминает софитный, но снабжается рассеивающей дополнительной площадкой и сборной линзой для оптимального направления формируемого луча. Как узнать размер цоколя у лампочки фланцевой разновидности? Цифра обозначает диаметр линзовой площадки или фокусирующего механизма.

T

Этот формат называется телефонным и встречается в разных индикаторных элементах бытовых устройств, сигнализаций, панелей управления, бортовых модулей, клавиатур, выключателей, розеток, пультов, оргтехники. В конструкции предусмотрено два контакта из металла и полимерный корпус. Как определить цоколь лампочки телефонного вида? После «T» должна быть цифра, описывающая диаметр пластикового наружного основания.

W

Это бесцокольный формат, используемый в светотехнике с минимальным напряжением, такой, как автомобильные поворотные фары, декоративные гирлянды, прочие слаботочные цепи. Контакты здесь выводятся непосредственно через основание колбы. В маркировочном коде обычно есть цифры: первая – толщина стеклянного элемента с одним токовым вводом, а вторая – диаметр основания.

Заключение

Теперь вы знаете, как подобрать обычный цоколь для лампочки, какой размер подойдёт в том или ином случае. Для правильного выбора следует изучить информацию о патроне светильника, либо о старой, подлежащей замене лампы. При некорректном совмещении цоколя с патронной частью устройство не будет работать.

В каталоге интернет-магазина Pulssar представлены разнообразные модели осветительных устройств для различных типов цоколей. Среди них вы найдёте вариант для оформления любой комнаты, любого интерьера.

Автор статьи: Кирилл Грязнов
